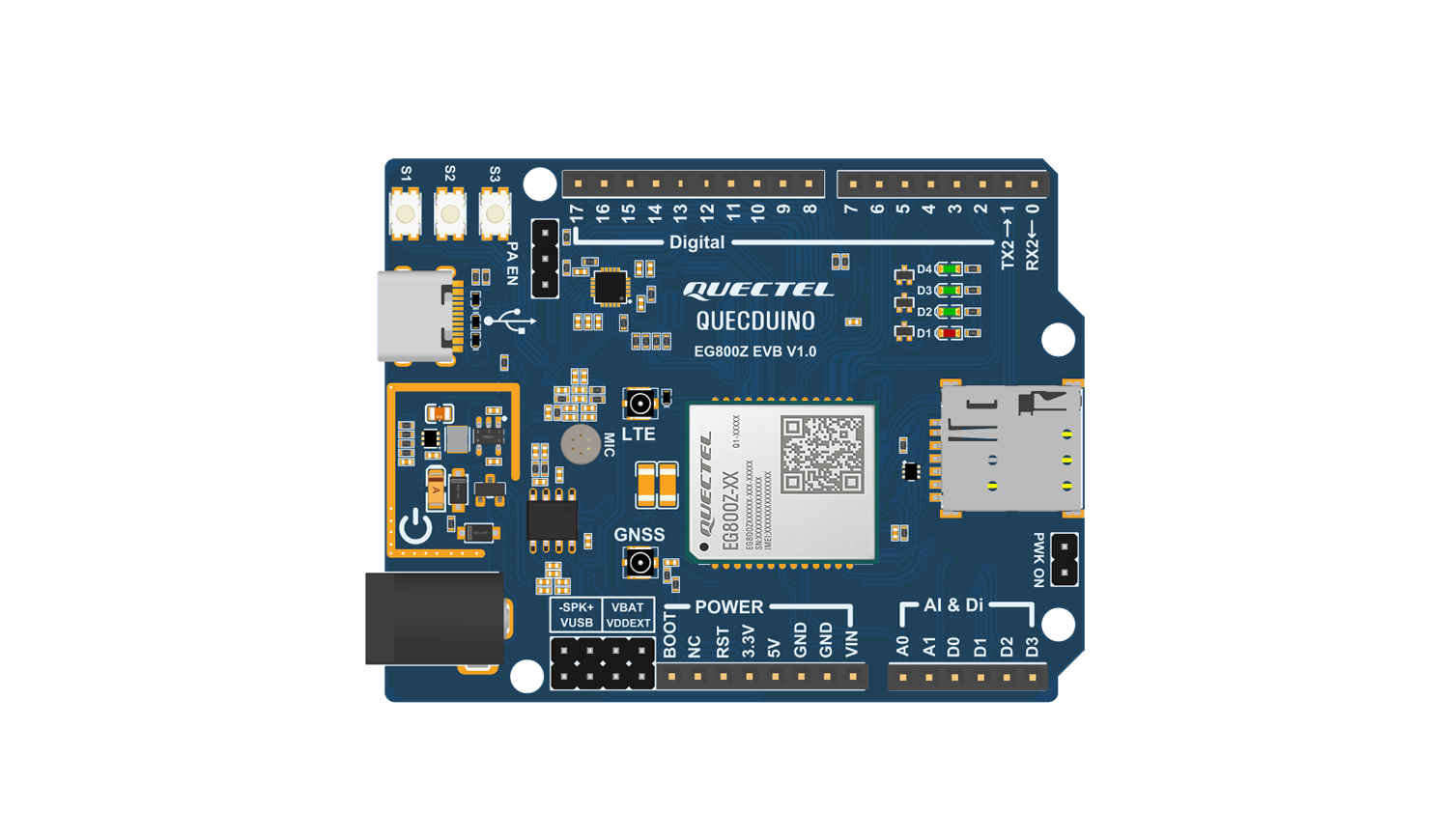

QuecDuino开发板
EG800Z QuecDuino EVB 基于移远 EG800Z 系列模组设计，是一款兼容 Arduino 接口、兼具高集成度与易用性的 LTE 开发工具，适合 QuecPython 应用开发与物联网原型验证。
开发板采用 Arduino 标准母座接口，提供 22 个 3.3 V 电平数字 GPIO、2 路 12 位 ADC，以及 UART、SPI、I2C 等通信接口，便于连接传感器、显示屏和外围模块。
通过 Type-C USB 2.0 接口即可完成供电、固件烧录、AT 通信与功能调试，同时支持 DC 座宽压输入和排针引脚供电，适应不同实验与集成需求。
搭载模组支持 CN / EU / GL 等多地区型号系列；GNSS 定位与音频通路为可选配置，具体功能以实际板卡和模组版本为准。成套配件包含开发板本体与 4G FPC 天线。
| Type-C USB 供电 & 调试 | 22 GPIO3.3 V 数字接口 | 12-bit2 路 ADC，输入 0–1.2 V | 多平台Python/UniRTOS |
- 开发板介绍
- 硬件规格
为什么选择 EC800X QuecDuino 开发板
高兼容性、强扩展性、适用于快速原型和量产前验证
|
📦 高兼容性基于 EG800Z 系列模组，提供 CN / EU / GL 等型号选择，按部署地区和运营商网络匹配版本。 |
🔌 Arduino 标准母座采用 Arduino 标准母座接口 PCB，便于连接扩展电路；选用外设时须核对引脚复用与电平要求。 |
📡 丰富外设集成 4 路 UART、1 路 SPI、1 路 I2C 与 2 路 ADC，为传感器采集和外围设备接入提供基础。 |
🌱 快速验证适合教学、概念验证、功能原型和生产前调试。 |
典型应用场景
适用于多种 4G 物联网和边缘设备场景
|
1 传感器采集与远程监测通过 I2C、SPI、UART 等接口连接传感器，将环境数据和设备状态经蜂窝网络上报。 传感器 LTE 采集 |
2 串口设备联网原型利用多路 UART 验证设备数据接入与远程通信；连接 RS-232 / RS-485 设备须外接相应收发电路。 远程通信 UART 网关 |
3 教学与交互应用验证结合标准母座、实体按键与用户 LED 开展 QuecPython 实验，逐步验证外设控制和联网应用。 Python 教学实验 原型开发 |
|
4 智能门锁用于门禁控制、状态同步和远程运维场景。 门锁 远程 控制 |
5 共享设备适用于共享充电、设备接入和远程管理终端。 共享 监控 远程 |
6 资产追踪适合设备定位、状态上报和远程管理等需求。 定位 NB-IoT 追踪 |
QuecPython 开发资源
围绕示例代码、教程文档与资料下载，集中覆盖 QuecPython 开发所需内容
|
💻 案例仓库查看 QuecPython 官方示例、组件代码和典型应用参考。 |
🎓 开发教程从开发板上电到脚本调试，快速掌握EG800Z QuecDuino EVB |
🔧 QuecPython 文档中心查阅 API、开发指南、解决方案与更多官方技术文档。 |
UniRTOS 开发资源
围绕示例代码、教程文档与资料下载，集中覆盖 UniRTOS 开发所需内容
|
💻 案例仓库查看 UniRTOS 官方示例、组件代码和典型应用参考。 |
🎓 开发教程从开发板入门到脚本下载，快速掌握 UniRTOS 开发流程。 |
🔧 UniRTOS 文档中心查阅 API、开发指南、解决方案与更多官方技术文档。 |
|
排针 |
引脚 |
描述 |
功能 |
|---|---|---|---|
|
BOOT |
BOOT |
模组USB_BOOT引脚 |
根据不同型号模组进行上下拉进入强制下载模式 |
|
NC |
NC |
悬空 |
- |
|
RST |
RST |
模组RESET引脚 |
拉低复位 |
|
3.3V |
- |
电源输出 |
3.3V/200mA |
|
5V |
- |
电源输入/输出 |
5V/2A（V1.1版本悬空不可用） |
|
GND |
- |
地 |
- |
|
GND |
- |
地 |
- |
|
5V |
- |
电源输入/输出 |
5V/2A（V1.1版本悬空不可用） |
|
A0 |
ADC0 |
模组ADC0输入引脚 |
0-1.2V |
|
A1 |
ADC1 |
模组ADC1输入引脚 |
0-1.2V |
|
D0 |
PIN19 |
I/O |
3.3V |
|
D1 |
PIN20 |
I/O |
3.3V |
|
D2 |
PIN21 |
I/O |
3.3V |
|
D3 |
PIN25 |
I/O |
3.3V |
|
0 |
RXD2 |
主串口接收 |
3.3V |
|
1 |
TXD2 |
主串口发送 |
3.3V |
|
2 |
RXD0 |
辅助串口接收 |
3.3V |
|
3 |
TXD0 |
辅助串口接收 |
3.3V |
|
4 |
PIN23 |
I/O |
3.3V |
|
5 |
PIN22 |
I/O |
3.3V |
|
6 |
PIN28 |
I/O |
3.3V |
|
7 |
PIN29 |
I/O |
3.3V |
|
8 |
PIN58 |
I/O |
3.3V |
|
9 |
PIN80 |
I/O |
3.3V |
|
10 |
PIN31 |
I/O |
3.3V |
|
11 |
PIN32 |
I/O |
3.3V |
|
12 |
PIN33 |
I/O |
3.3V |
|
13 |
PIN30 |
I/O |
3.3V |
|
14 |
GND |
地 |
- |
|
15 |
NC |
NC |
悬空 |
|
16 |
PIN66 |
I/O |
3.3V |
|
17 |
PIN67 |
I/O |
3.3V |
