智能定位器

智能定位器

智能定位器方案基于 EC200UEUAA QuecPython 标准开发板实现，具有以下特性：

  • MQTT协议通讯（当前方案支持阿里 IoT 平台/ThingsBoard 平台）
  • 配置文件读写
  • OTA 远程升级
  • LED 指示灯
  • 设备网络管理
  • 设备信息管理
  • 电池电量与充电管理
  • 备份信息存储
  • GNSS 定位/基站定位/Wi-Fi 定位
  • 低功耗管理
  • 日志存储记录
联系我们
  • 开发资源
  • 快速上手
  • 软件设计

开发板资料

模组资料

配件资料

  • GNSS 天线 + 转接线

开发工具

  • QPYcom - QuecPython 调试工具
    • 版本：V3.9.0
    • 下载 QPYcom
  • 代码编辑器 - VSCode

固件包

  • 版本：EC200UEUAAR03A04M08_OCPU_QPY_BETA0418
  • 下载固件

实验源码

  • 版本号：V2.0.0

  • 从 Github 仓库获取源代码步骤如下：

    # 1.拉取主项目代码
git clone https://github.com/QuecPython/solution-tracker.git

# 2.进入项目根目录
cd solution-tracker/

# 3.切换对应的主项目分支
git checkout master

# 4.子项目初始化
git submodule init

# 5.子项目代码拉取
git submodule update

# 6.进入子项目目录
cd code/modules/

# 7.切换对应的子项目分支
git checkout master

  • 压缩包下载

硬件准备

环境搭建

硬件连接

按照下图进行硬件连接：

  1. 将 LTE 天线连接至标识有 LTE 字样的天线连接座上
  2. 将 GNSS 天线连接至标识有 GNSS 字样的天线连接座上
  3. 在图示位置开发板背面插入可用的 Nano SIM 卡
  4. 使用跳线帽将标识有 GNSS_EN 字样的两根排针短接，使能开发板内置 GNSS 功能
  5. 使用 Type-C 数据线连接开发板和电脑

云服务平台

按照以下步骤创建、配置并连接阿里云物联网平台：

创建产品与设备

详情可参考阿里云说明文档：创建产品与设备。

  • 创建产品

aliyun_create_product

  • 创建设备

aliyun_create_device

定义物模型

详情可参考阿里云说明文档：为产品定义物模型。

物模型可以更直观的看到上传的数据值，本解决方案提供了物模型 demo，可直接导入工程项目中 object_model_demo/ali_cloud_object_model.json 文件自动生成，无需手动创建。

aliyun_import_object_model

设备开发

本节重点阐述用户在业务上需要关注的配置或代码如何修改，以便用户能够快速上手。

在开始前，先用 VSCode 打开项目工程源码，找到 code 中的以 settings_ 开头的配置文件进行配置。

本方案支持两个可选平台：阿里 IoT 和 Thingsboard。这里主要介绍使用阿里 IoT 的配置与连接。

IoT 平台连接信息

settings_server.py 用于配置 IoT 平台连接信息

# 以下两个平台使用哪个就配置哪个，本解决方案以阿里 IoT 为例
class AliIotConfig:
    product_key = ""
    product_secret = None
    device_name = ""
    device_secret = ""
    server = "iot-as-mqtt.cn-shanghai.aliyuncs.com"		# 默认参数
    qos = 1
class ThingsBoardConfig:
    host = ""
    port = 1883
    username = ""
    qos = 0
    client_id = ""

定位模块配置信息

settings_loc.py 用于配置定位模块的配置信息(内置 GNSS/外挂 GNSS 串口，基站/Wifi 定位的认证信息)

本解决方案基于 EC200UEUAA QuecPython 标准开发板的内置 GNSS 功能实现。

# GNSS 定位
gps_cfg = {
    "gps_mode": _gps_mode.internal,		# 内置 GNSS
    "UARTn": UART.UART2,
    "buadrate": 115200,
    "databits": 8,
    "parity": 0,
    "stopbits": 1,
    "flowctl": 0,
    "PowerPin": None,
    "StandbyPin": None,
    "BackupPin": None,
}
# 基站定位
cell_cfg = {
    "serverAddr": "www.xxxxx.com",
    "port": 80,
    "token": "xxxxxxxxxx",
    "timeout": 3,
    "profileIdx": profile_idx,
}
# Wifi 定位
wifi_cfg = {
    "token": "xxxxxxxxxx"
}

用户业务配置信息

settings_user.py 用于配置用户业务功能的相关配置参数(如报警开关、低电阈值等)

class _server:
    none = 0x0
    AliIot = 0x1
    ThingsBoard = 0x2
class _drive_behavior_code:
    none = 0x0
    sharply_start = 0x1
    sharply_stop = 0x2
    sharply_turn_left = 0x3
    sharply_turn_right = 0x4
class _ota_upgrade_module:
    none = 0x0
    sys = 0x1
    app = 0x2

debug = 1
log_level = "DEBUG"
checknet_timeout = 60
server = _server.AliIot
phone_num = ""
low_power_alert_threshold = 20
low_power_shutdown_threshold = 5
over_speed_threshold = 50
sw_ota = 1
sw_ota_auto_upgrade = 1
sw_voice_listen = 0
sw_voice_record = 0
sw_fault_alert = 1
sw_low_power_alert = 1
sw_over_speed_alert = 1
sw_sim_abnormal_alert = 1
sw_disassemble_alert = 1
sw_drive_behavior_alert = 1
drive_behavior_code = _drive_behavior_code.none
loc_method = _loc_method.all
loc_gps_read_timeout = 300
work_mode = _work_mode.cycle
work_mode_timeline = 3600
work_cycle_period = 30
user_ota_action = -1
ota_status = {
    "sys_current_version": "",
    "sys_target_version": "--",
    "app_current_version": "",
    "app_target_version": "--",
    "upgrade_module": _ota_upgrade_module.none,
    "upgrade_status": _ota_upgrade_status.none,
}

开机

完成硬件连接的工作后，开发板会自动开机，查看电脑设备管理器的端口列表中是否出现包含 Quectel USB 字样的 COM 口。

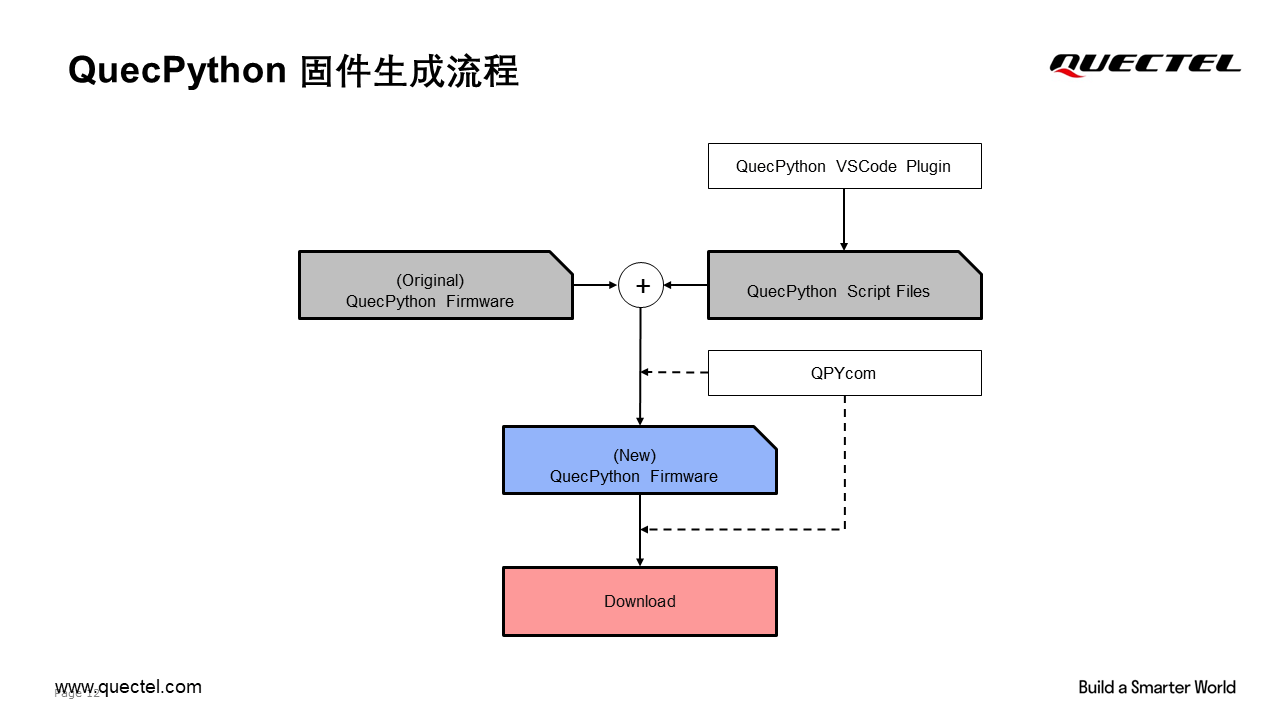

烧录固件包

参考此章节，烧录固件包 QPY_OCPU_BETA0001_EC200U_EUAA_FW 至开发板。

脚本导入与运行

  1. 参考此章节，将源码目录下 code 文件夹中的所有文件导入到模组文件系统，如下图所示：

  2. 参考此章节，执行主程序文件 _main.py。

  3. 参考此章节，停止程序运行。

业务调试

程序启动

执行 _main.py 脚本后，程序开始运行，在交互页面即可查看项目运行状态：

程序要运行一段时间后才能获取到 GNSS 定位信息，具体可参考相关文档说明。

tracker_running

在阿里云物联网平台可查看设备状态信息。

aliyun_tracker_running_saas_view

云端控制

通过在线调试下发指令到设备端进行设备控制与数据交互。

aliyun_online_send_message

OTA升级

固件升级只支持差分升级，不支持整包升级；

项目文件升级包，以修改项目代码文件后缀名为 .bin 的方式做成升级包，上传云端，可上传多个文件。

固件升级

  1. 制作固件升级差分包(联系固件开发人员)；
  2. 创建 OTA 模块，以设备平台名称命名，如： EC200U-EUAA。

aliyun_ota_fota_module

  1. 创建OTA升级包

    升级包名称以 settings.py 中 PROJECT_NAME 命名，如：QuecPython-Tracker。

aliyun_ota_fota_upgrade_package

  1. 选择批量升级，创建升级计划

aliyun_ota_fota_plain

  1. 等待设备升级，查看升级结果

    • 当设备开启 OTA 升级和 OTA 自动升级，则等待设备升级完成，查看升级结果；

    • 当设备开启 OTA 升级，但未开启自动升级时，可通过在线调试模块下发 user_ota_action=1 的物模型设置指令，进行 OTA 升级。

      设备下载固件成功后会重启进入升级，需要等待一段时间。当观察到 QPYcom 重新出现 Quectel USB 字样的端口时，说明 OTA 升级完成。此时打开交互端口重新运行 _main.py 脚本，上报升级成功后的版本号，云端刷新即可看到 OTA 状态为 升级成功。

aliyun_ota_fota_upgrade_process

项目升级

  1. 创建 OTA 模块，以 settings.py 中 PROJECT_NAME 命名，如：QuecPython-Tracker。

aliyun_ota_sota_module

  1. 将需要升级的项目文件后缀名修改为 .bin
  2. 创建 OTA 升级包
    • 此处需要在推送给设备的自定义信息中编写升级文件名对应的设备全路径文件名，如：{"files":{"common.bin":"/usr/modules/common.py","settings.bin":"/usr/settings.py","test_tracker.bin":"/usr/test_tracker.py"}}

aliyun_ota_sota_upgrade_package

  1. 选择批量升级，创建升级计划

aliyun_ota_sota_plain

  1. 等待设备升级，查看升级结果

    • 当设备开启 OTA 升级和 OTA 自动升级，则等待设备升级完成，查看升级结果；
    • 当设备开启 OTA 升级，但未开启自动升级时，可通过在线调试模块下发 user_ota_action=1 的物模型设置指令，进行 OTA 升级。

aliyun_ota_sota_upgrade_process

引言

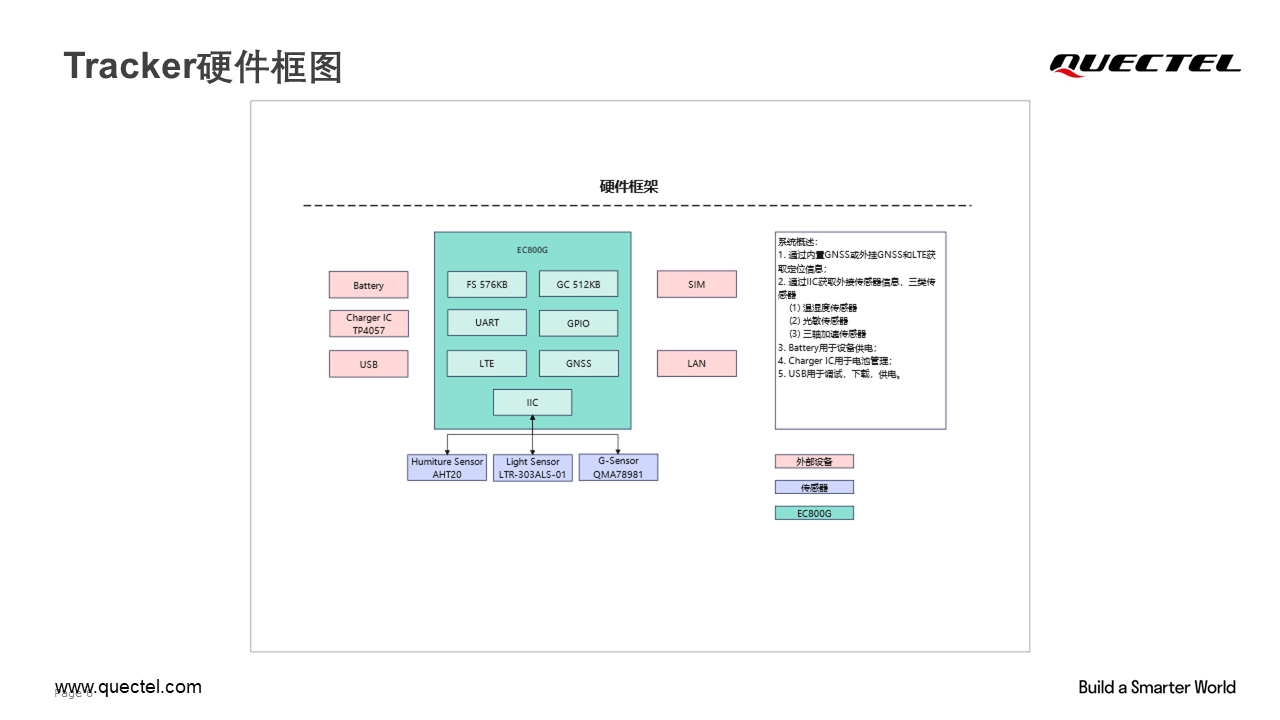

本文档主要描述移远通信 QuecPython 定位器的设计框架，包含软硬件系统框架、关键组件功能描述、系统初始化流程和业务流程的介绍以及功能示例，方便用户快速了解 QuecPython 定位器的整体架构与功能。

功能简介

智能定位器方案中的软件功能介绍如下图所示，方案根据定位器实际业务进行功能拆分，模块化开发实现。

solution-tracker-101

  • 传输协议解析
    • 阿里 IoT 平台连接与数据交互
    • ThingsBoard 平台连接与数据交互
    • GT06 协议
    • JT/T808 协议
  • 网络管理
    • MQTT 协议(阿里 IoT/ThingsBoard/其他平台)
    • TCP/UDP 协议(GT06/JTT808 协议)
    • APN 设置(用于注网拨号)
    • LTE NET(4G 注网拨号)
  • 外设管理
    • GNSS 定位数据的读取、使能、AGPS 注入等
    • G-Sensor 传感器数据读取
    • Charge IC 充电管理，获取设备充电状态
    • Battery 电池管理，读取电池电压，换算电量
    • LED 指示灯
  • 数据存储
    • 系统配置参数存储
    • 定位数据补传存储
    • AGPS 下载存储
    • 日志信息存储
  • 设备升级
    • OTA 升级
  • 业务功能管理
    • 网络与 IoT 平台的连接与重连
    • 设备数据采集与上报
    • 报警检测与上报
    • IoT 平台下行指令处理
    • 设备低功耗休眠

数据交互流程

模组、IoT 平台之间数据交互流程如下图介绍：

solution-tracker-102

流程描述：

  1. 手机 APP 发送指令到 IoT 平台，服务端通过 TCP/UDP/MQTT 协议下发指令数据到模组端接收，模组进行解析处理；
  2. 模组通过 TCP/UDP/MQTT 协议上报数据到 IoT 平台，IoT 平台进行处理，同步显示到手机端。

软件框架

设计思想与模式

  • 本系统采用监听者模式设计，通过回调函数进行消息的传递事件的监听；
  • 软件根据定位器业务需求对其功能进行拆分，主要分模块来实现，每个部分独立开发实现，相互之间减少依赖，可独立调试运行，达到解耦合的效果；
  • 功能之间的事件交互都通过回调函数来完成，所有的业务功能处理全部在 Tracker 类中进行处理，如下行的指令处理，报警检测，数据采集与上报，设备的控制等。

solution-tracker-104

  1. 所有的功能模块通过 Tracker.add_module 注册到 Tracker 类中进行控制；
  2. Server 模块(IoT 平台交互模块)通过回调将服务型下行的数据传递到 Tracker.server_callback 中进行处理；
  3. NetManage 模块通过回调将网络断开连接事件传递到 Tracker.net_callback 中进行处理。

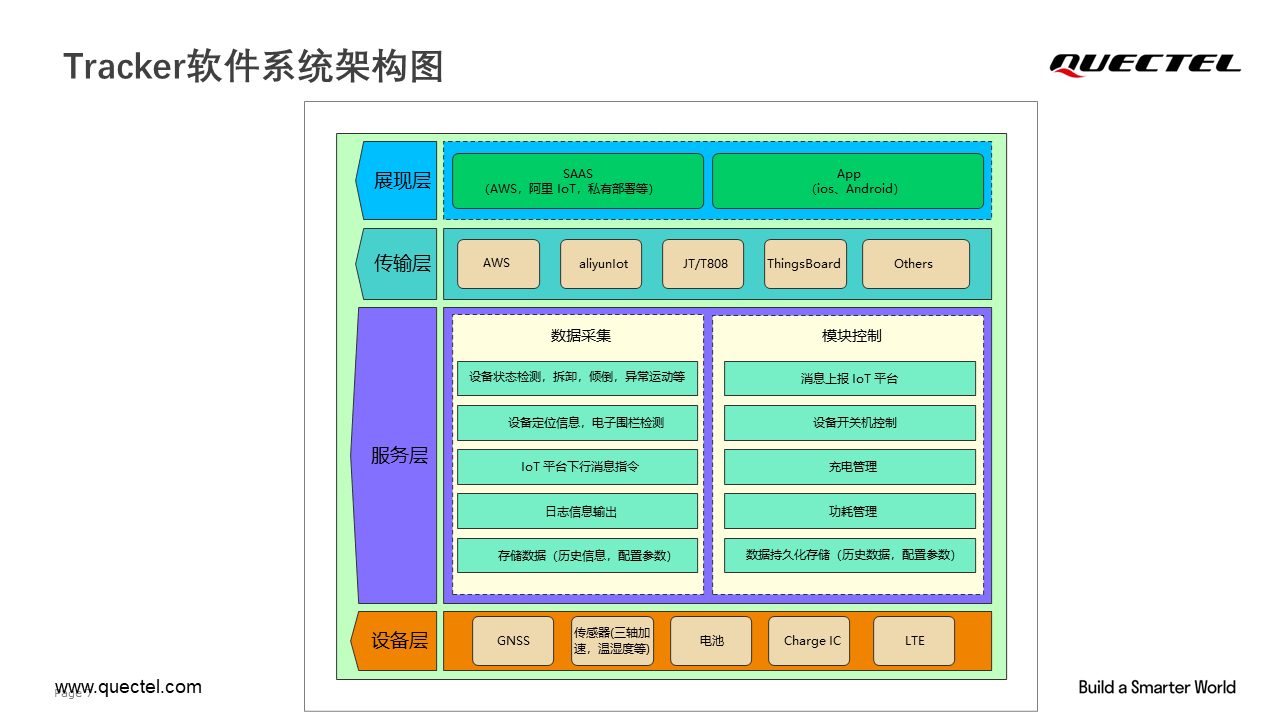

软件架构图

软件系统框架介绍描述如下:

  • 展现层，对接不同的 IoT 平台；
  • 传输层，使用不同的协议进行交互；
  • 业务层，主要用于采集设备数据，控制设备模块，接收处理 IoT 平台下行指令，数据的整合上报；
  • 设备层，主要是定位数据的获取与解析，传感器数据的读取，电池管理，历史数据存储等功能，设备数据的信息的采集与设备功能设置，如设备的版本信息，IMEI号，APN 设置，网络拨号，设备低功耗等。

solution-tracker-107

功能组件介绍

核心业务模块(Tracker)

  1. 功能描述

    实现核心业务逻辑，与服务端的数据交互解析，设备模块的控制，所有功能以事件的形式，传入业务事件消息队列子线程中处理。

  2. 实现原理

  • 通过注册功能模块，获取各个功能模块的数据，如定位信息，电池信息，传感器信息等

    class Tracker:
    ...

    def add_module(self, module):
        # 将各个功能模块注册到Tracker类中，在Tracker类中进行控制
        if isinstance(module, AliIot):
            self.__server = module
        elif isinstance(module, AliIotOTA):
            self.__server_ota = module
        elif isinstance(module, Battery):
            self.__battery = module
        elif isinstance(module, History):
            self.__history = module
        elif isinstance(module, GNSS):
            self.__gnss = module
        elif isinstance(module, CellLocator):
            self.__cell = module
        elif isinstance(module, WiFiLocator):
            self.__wifi = module
        elif isinstance(module, NMEAParse):
            self.__nmea_parse = module
        elif isinstance(module, CoordinateSystemConvert):
            self.__csc = module
        elif isinstance(module, NetManage):
            self.__net_manage = module
        elif isinstance(module, PowerManage):
            self.__pm = module
        elif isinstance(module, TempHumiditySensor):
            self.__temp_sensor = module
        elif isinstance(module, Settings):
            self.__settings = module
        else:
            return False
        return True

    def running(self, args=None):
        if self.__running_tag == 1:
            return
        self.__running_tag = 1
        # 禁用设备休眠
        self.__pm.autosleep(0)
        self.__pm.set_psm(mode=0)
        # 启动业务事件消息队列监听子线程
        self.__business_start()
        # 发送OTA版本刷新指令到事件队列中进行执行
        self.__business_queue.put((0, "ota_refresh"))
        # 发送上报定位数据事件(包含网络的连接，设备数据的采集，设备数据的上报)
        self.__business_queue.put((0, "loc_report"))
        # 发送OTA升级查询指令事件
        self.__business_queue.put((0, "check_ota"))
        # 发送设备休眠事件
        self.__business_queue.put((0, "into_sleep"))
        self.__running_tag = 0

  • 通过回调监听服务端下发的指令消息，进行业务处理

    class  Tracker:
    ...

    def server_callback(self, args):
        # 服务端下行消息传入业务事件消息队列中进行处理
        self.__business_queue.put((1, args))

    class Tracker:
    ...

    def __business_running(self):
        while True:
            data = self.__business_queue.get()
            with self.__business_lock:
                self.__business_tag = 1
                ...
                # 处理IoT 平台下行指令功能
                if data[0] == 1:
                    self.__server_option(*data[1])
                self.__business_tag = 0

    class Tracker:
  ...

  def __server_option(self, topic, data):
      if topic.endswith("/property/set"):
          # 处理属性设置的下行消息
          self.__server_property_set(data)
      elif topic.find("/rrpc/request/") != -1:
          # 处理透传数据的下行消息
          msg_id = topic.split("/")[-1]
          self.__server_rrpc_response(msg_id, data)
      elif topic.find("/thing/service/") != -1:
          # 处理服务数据的下行消息
          service = topic.split("/")[-1]
          self.__server_service_response(service, data)
      elif topic.startswith("/ota/device/upgrade/") or topic.endswith("/ota/firmware/get_reply"):
          # 处理OTA升级的下行消息
          user_cfg = self.__settings.read("user")
          if self.__server_ota_flag == 0:
              if user_cfg["sw_ota"] == 1:
                  self.__server_ota_flag = 1
                  if user_cfg["sw_ota_auto_upgrade"] == 1 or user_cfg["user_ota_action"] == 1:
                      # 满足OTA升级条件，执行OTA升级流程
                      self.__server_ota_process(data)
                  else:
                      self.__server_ota_flag = 0
                      self.__server_ota.set_ota_data(data["data"])
                      ota_info = self.__server_ota.get_ota_info()
                      ota_info["ota_status"] = 1
                      self.__server_ota_state_save(**ota_info)
              else:
                  module = data.get("data", {}).get("module")
                  self.__server.ota_device_progress(-1, "Device is not alowed ota.", module)

  • 通过RTC回调唤醒操作，唤醒设备休眠，进行业务数据上报

    class Tracker:
    ...

    def __into_sleep(self):
        while True:
            if self.__business_queue.size() == 0 and self.__business_tag == 0:
                break
            utime.sleep_ms(500)
        user_cfg = self.__settings.read("user")
        # 根据休眠时长自动调整休眠模式，autosleep或者psm
        if user_cfg["work_cycle_period"] < user_cfg["work_mode_timeline"]:
            self.__pm.autosleep(1)
        else:
            self.__pm.set_psm(mode=1, tau=user_cfg["work_cycle_period"], act=5)
        # 启动RTC定时唤醒设备
        self.__set_rtc(user_cfg["work_cycle_period"], self.running)

    def __set_rtc(self, period, callback):
        # 设置RTC唤醒时钟，唤醒设备
        self.__business_rtc.enable_alarm(0)
        if callback and callable(callback):
            self.__business_rtc.register_callback(callback)
        atime = utime.localtime(utime.mktime(utime.localtime()) + period)
        alarm_time = (atime[0], atime[1], atime[2], atime[6], atime[3], atime[4], atime[5], 0)
        _res = self.__business_rtc.set_alarm(alarm_time)
        log.debug("alarm_time: %s, set_alarm res %s." % (str(alarm_time), _res))
        return self.__business_rtc.enable_alarm(1) if _res == 0 else -1

  1. 注册功能模块与回调函数配置

    def main():
    # 初始化网络功能模块
    net_manage = NetManage(PROJECT_NAME, PROJECT_VERSION)
    # 初始化配置参数功能模块
    settings = Settings()
    # 初始化电池检测功能模块
    battery = Battery()
    # 初始化历史数据功能模块
    history = History()
    # 初始化IoT 平台(阿里Iot)功能模块
    server_cfg = settings.read("server")
    server = AliIot(**server_cfg)
    # 初始化IoT 平台(阿里Iot)OTA功能模块
    server_ota = AliIotOTA(PROJECT_NAME, FIRMWARE_NAME)
    server_ota.set_server(server)
    # 初始化低功耗功能模块
    power_manage = PowerManage()
    # 初始化温湿度传感器功能模块
    temp_sensor = TempHumiditySensor(i2cn=I2C.I2C1, mode=I2C.FAST_MODE)
    loc_cfg = settings.read("loc")
    # 初始化GNSS定位功能模块
    gnss = GNSS(**loc_cfg["gps_cfg"])
    # 初始化基站定位功能模块
    cell = CellLocator(**loc_cfg["cell_cfg"])
    # 初始化Wifi定位功能模块
    wifi = WiFiLocator(**loc_cfg["wifi_cfg"])
    # 初始化GNSS定位数据解析功能模块
    nmea_parse = NMEAParse()
    # 初始化WGS84与GCJ02坐标系转换功能模块
    cyc = CoordinateSystemConvert()

    # 初始化Tracker业务功能模块
    tracker = Tracker()
    # 将基础功能模块注册到Tracker类中进行控制
    tracker.add_module(settings)
    tracker.add_module(battery)
    tracker.add_module(history)
    tracker.add_module(net_manage)
    tracker.add_module(server)
    tracker.add_module(server_ota)
    tracker.add_module(power_manage)
    tracker.add_module(temp_sensor)
    tracker.add_module(gnss)
    tracker.add_module(cell)
    tracker.add_module(wifi)
    tracker.add_module(nmea_parse)
    tracker.add_module(cyc)

    # 将基础事件添加到事件列表中
    server.add_event("over_speed_alert")
    server.add_event("sim_abnormal_alert")
    server.add_event("low_power_alert")
    server.add_event("fault_alert")

    # 设置网络模块的回调, 当网络断开，进行业务处理
    net_manage.set_callback(tracker.net_callback)
    # 设置服务端下行数据接收的回调，当服务端下发指令时，进行业务处理
    server.set_callback(tracker.server_callback)

    # 启动Tracker项目业务功能.
    tracker.running()
if __name__ == "__main__":
    # 主文件启动
    main()

定位模块(loction)

  1. 功能描述

    通过内置或外挂 GNSS，基站，Wifi 获取当前设备定位信息。

  2. 实现原理

  • 内置 GNSS 通过 quecgnss 接口开启与读取 GNSS 数据

    class GNSS:
    ...

    def __internal_read(self):
        log.debug("__internal_read start.")
        # 开启GNSS
        self.__internal_open()

        # 清除串口缓存的GNSS历史数据
        while self.__break == 0:
            gnss_data = quecgnss.read(1024)
            if gnss_data[0] == 0:
                self.__break = 1
        self.__break = 0

        self.__gps_nmea_data_clean()
        self.__gps_data_check_timer.start(2000, 1, self.__gps_data_check_callback)
        cycle = 0
        # 读取GNSS原始数据
        while self.__break == 0:
            gnss_data = quecgnss.read(1024)
            if gnss_data and gnss_data[1]:
                this_gps_data = gnss_data[1].decode() if len(gnss_data) > 1 and gnss_data[1] else ""
                self.__reverse_gps_data(this_gps_data)
                if self.__check_gps_valid():
                    self.__break = 1
            cycle += 1
            if cycle >= self.__retry:
                if self.__break != 1:
                    self.__break = 1
            if self.__break != 1:
                utime.sleep(1)
        self.__gps_data_check_timer.stop()
        self.__break = 0

        self.__gps_data_check_callback(None)
        # 关闭GNSS
        self.__internal_close()
        log.debug("__internal_read %s." % ("success" if self.__get_gps_data() else "failed"))
        return self.__get_gps_data()

  • 外挂 GNSS 通过 UART 串口读取 GNSS 数据

    class GNSS:
    ...

    def __external_read(self):
        # 开启GNSS UART串口
        self.__external_open()
        log.debug("__external_read start")

        # 清除串口缓存的GNSS历史数据
        while self.__break == 0:
            self.__gps_timer.start(50, 0, self.__gps_timer_callback)
            signal = self.__external_retrieve_queue.get()
            log.debug("[first] signal: %s" % signal)
            if signal:
                to_read = self.__external_obj.any()
                log.debug("[first] to_read: %s" % to_read)
                if to_read > 0:
                    self.__set_gps_data(self.__external_obj.read(to_read).decode())
            self.__gps_timer.stop()
        self.__break = 0

        self.__gps_nmea_data_clean()
        self.__gps_data_check_timer.start(2000, 1, self.__gps_data_check_callback)
        cycle = 0
        # 读取GNSS原始数据
        while self.__break == 0:
            self.__gps_timer.start(1500, 0, self.__gps_timer_callback)
            signal = self.__external_retrieve_queue.get()
            log.debug("[second] signal: %s" % signal)
            if signal:
                to_read = self.__external_obj.any()
                log.debug("[second] to_read: %s" % to_read)
                if to_read > 0:
                    self.__reverse_gps_data(self.__external_obj.read(to_read).decode())
                    if self.__check_gps_valid():
                        self.__break = 1

            self.__gps_timer.stop()
            cycle += 1
            if cycle >= self.__retry:
                self.__break = 1
            if self.__break != 1:
                utime.sleep(1)
        self.__gps_data_check_timer.stop()
        self.__break = 0

        # To check GPS data is usable or not.
        self.__gps_data_check_callback(None)
        # 关闭GNSS串口
        self.__external_close()
        log.debug("__external_read %s." % ("success" if self.__get_gps_data() else "failed"))
        return self.__get_gps_data()

  • 基站定位通过 cellLocator 基站定位接口获取基站定位经纬度、精度等信息

    class CellLocator:
    ...

    def __read_thread(self):
        loc_data = ()
        try:
            # 读取基站定位信息
            loc_data = cellLocator.getLocation(
                self.__serverAddr,
                self.__port,
                self.__token,
                self.__timeout,
                self.__profileIdx
            )
            loc_data = loc_data if isinstance(loc_data, tuple) and loc_data[0] and loc_data[1] else ()
        except Exception as e:
            sys.print_exception(e)
        self.__queue.put(loc_data)

  • Wifi 定位通过 wifilocator 和 wifiScan 接口获取定位经纬度、精度、mac 地址等信息

    class WiFiLocator:

    def __init__(self, token):
        self.__wifilocator = wifilocator(token) if wifilocator else None

    def __read_thread(self):
        loc_data = ()
        try:
            # 读取Wifi定位信息
            loc_data = self.__wifilocator_obj.getwifilocator()
            loc_data = loc_data if isinstance(loc_data, tuple) and loc_data[0] and loc_data[1] else ()
        except Exception as e:
            sys.print_exception(e)
        self.__queue.put(loc_data)

电池模块(battery)#

  1. 功能描述

    读取电池的电量、电压，获取电池的充电状态，通过回调函数通知用户电池充电状态变化。

  2. 实现原理

  • 电池电压的获取方式有两种

    • 通过 Power 模块获取电源电压；
    • 通过 ADC 获取电压进行计算。
    class Battery(object):
    ...

    def __get_power_vbatt(self):
        """Get vbatt from power"""
        # 通过Power模块获取电源电压
        return int(sum([Power.getVbatt() for i in range(100)]) / 100)

    def __get_adc_vbatt(self):
        """Get vbatt from adc"""
        # 通过ADC获取电压进行计算
        self.__adc.open()
        utime.sleep_ms(self.__adc_period)
        adc_list = list()
        for i in range(self.__adc_period):
            adc_list.append(self.__adc.read(self.__adc_num))
            utime.sleep_ms(self.__adc_period)
        adc_list.remove(min(adc_list))
        adc_list.remove(max(adc_list))
        adc_value = int(sum(adc_list) / len(adc_list))
        self.__adc.close()
        vbatt_value = adc_value * (self.__factor + 1)
        return vbatt_value

  • 电池电量目前只提供模拟计算，录入了一个电压，温度对应电池电量的数据关系表进行模糊计算

    BATTERY_OCV_TABLE = {
    "nix_coy_mnzo2": {
        55: {
            4152: 100, 4083: 95, 4023: 90, 3967: 85, 3915: 80, 3864: 75, 3816: 70, 3773: 65, 3737: 60, 3685: 55,
            3656: 50, 3638: 45, 3625: 40, 3612: 35, 3596: 30, 3564: 25, 3534: 20, 3492: 15, 3457: 10, 3410: 5, 3380: 0,
        },
        20: {
            4143: 100, 4079: 95, 4023: 90, 3972: 85, 3923: 80, 3876: 75, 3831: 70, 3790: 65, 3754: 60, 3720: 55,
            3680: 50, 3652: 45, 3634: 40, 3621: 35, 3608: 30, 3595: 25, 3579: 20, 3548: 15, 3511: 10, 3468: 5, 3430: 0,
        },
        0: {
            4147: 100, 4089: 95, 4038: 90, 3990: 85, 3944: 80, 3899: 75, 3853: 70, 3811: 65, 3774: 60, 3741: 55,
            3708: 50, 3675: 45, 3651: 40, 3633: 35, 3620: 30, 3608: 25, 3597: 20, 3585: 15, 3571: 10, 3550: 5, 3500: 0,
        },
    },
}

    class Battery:
    ...

    def __get_soc_from_dict(self, key, volt_arg):
        """Get battery energy from map"""
        if BATTERY_OCV_TABLE[self.__battery_ocv].get(key):
            volts = sorted(BATTERY_OCV_TABLE[self.__battery_ocv][key].keys(), reverse=True)
            pre_volt = 0
            volt_not_under = 0  # Determine whether the voltage is lower than the minimum voltage value of soc.
            for volt in volts:
                if volt_arg > volt:
                    volt_not_under = 1
                    soc1 = BATTERY_OCV_TABLE[self.__battery_ocv][key].get(volt, 0)
                    soc2 = BATTERY_OCV_TABLE[self.__battery_ocv][key].get(pre_volt, 0)
                    break
                else:
                    pre_volt = volt
            if pre_volt == 0:  # Input Voltarg > Highest Voltarg
                return soc1
            elif volt_not_under == 0:
                return 0
            else:
                return soc2 - (soc2 - soc1) * (pre_volt - volt_arg) // (pre_volt - volt)

    def __get_soc(self, temp, volt_arg):
        """Get battery energy by temperature and voltage"""
        if temp > 30:
            return self.__get_soc_from_dict(55, volt_arg)
        elif temp < 10:
            return self.__get_soc_from_dict(0, volt_arg)
        else:
            return self.__get_soc_from_dict(20, volt_arg)

  • 电池的充电状态是通过引脚中断与获取引脚的电平高低判断当前设备的充电状态

    class Battery:
    ...

    def __update_charge_status(self):
        """Update Charge status by gpio status"""
        if not self.__usb:
            chrg_level = self.__chrg_gpio.read()
            stdby_level = self.__stdby_gpio.read()
            if chrg_level == 1 and stdby_level == 1:
                # Not charge.
                self.__charge_status = 0
            elif chrg_level == 0 and stdby_level == 1:
                # Charging.
                self.__charge_status = 1
            elif chrg_level == 1 and stdby_level == 0:
                # Charge over.
                self.__charge_status = 2
            else:
                raise TypeError("CHRG and STDBY cannot be 0 at the same time!")
        else:
            self.__usb_charge()

    @property
    def charge_status(self):
        """Get charge status
        Returns:
            0 - Not charged
            1 - Charging
            2 - Finished charging
        """
        self.__update_charge_status()
        return self.__charge_status

低功耗模块(power_manage)

  1. 功能描述

    周期性唤醒设备并进行业务处理，业务处理完成后，设备进入休眠模式。

    当前支持的休眠模式有：

    • autosleep；
    • psm。

  2. 实现原理

    设置对应的休眠模式，使设备进入休眠，通过 RTC 定时器进行设备唤醒

    class PowerManage:
    ...

    def autosleep(self, val):
        """Set device autosleep.

        Args:
            val (int): 0 - disable, 1 - enable.

        Returns:
            bool: True - success. False - failed.
        """
        return True if hasattr(pm, "autosleep") and val in (0, 1) and pm.autosleep(val) == 0 else False

    def set_psm(self, mode=1, tau=None, act=None):
        """Set device psm.

        Args:
            mode (int): 0 - disable psm, 1 - enable psm.
            tau (int/None): tau seconds. When mode is 0, this value is None. (default: `None`)
            act (int/None): act seconds. When mode is 0, this value is None. (default: `None`)

        Returns:
            bool: True - success. False - failed.
        """
        if not hasattr(pm, "set_psm_time") or not hasattr(pm, "get_psm_time"):
            return False
        if mode == 0:
            return pm.set_psm_time(0)
        else:
            self.__init_tau(tau)
            self.__init_act(act)
            res = pm.set_psm_time(self.__tau_unit, self.__tau_time, self.__act_unit, self.__act_time)
            log.info("set_psm_time: %s" % res)
            if res:
                get_psm_res = pm.get_psm_time()
                log.debug("get_psm_res: %s" % str(get_psm_res))
                if get_psm_res[0] == 1 and get_psm_res[1:] == [self.__tau_unit, self.__tau_time, self.__act_unit, self.__act_time]:
                    log.debug("PSM time equal set time.")
            return res

阿里 IoT(aliyunIot)

  1. 功能描述

    通过 MQTT 协议与阿里 IoT 物联网模块进行交互。

    • 设备连接登录平台；
    • 发送物模型数据到服务端；
    • 接收服务端下发的指令；
    • OTA 升级。

    此处以阿里 IoT MQTT 协议为例，实际应用以实际对接的 IoT 平台与协议进行开发，基本逻辑模式一致。

  2. 实现原理

    通过 MQTT 协议，按照阿里 IoT 物联网模块的通信规则进行登录与数据交互。

  • 注册登录

    class AliIot:
    ...

    def connect(self):
        res = -1
        self.__server = "%s.%s" % (self.__product_key, self.__domain)
        log.debug("self.__product_key: %s" % self.__product_key)
        log.debug("self.__product_secret: %s" % self.__product_secret)
        log.debug("self.__device_name: %s" % self.__device_name)
        log.debug("self.__device_secret: %s" % self.__device_secret)
        log.debug("self.__server: %s" % self.__server)
        self.__server = aLiYun(self.__product_key, self.__product_secret, self.__device_name, self.__device_secret, self.__server)
        res = self.__server.setMqtt(self.__device_name)
        if res == 0:
            self.__server.setCallback(self.__subscribe_callback)
            res = self.__subscribe_topics()
            if res == 0:
                self.__server.start()
        return res

  • 数据上传

    class AliIot:
    ...

    def properties_report(self, data):.
        # 属性上报
        _timestamp = self.__timestamp
        _id = self.__id
        params = {key: {"value": val, "time": _timestamp} for key, val in data.items()}
        properties = {
            "id": _id,
            "version": "1.0",
            "sys": {
                "ack": 1
            },
            "params": params,
            "method": "thing.event.property.post",
        }
        pub_res = self.__server.publish(self.ica_topic_property_post, ujson.dumps(properties), qos=self.__qos) if self.__server else -1
        return self.__get_post_res(_id) if pub_res is True else False

    def event_report(self, event, data):
        # 事件上报
        _timestamp = self.__timestamp
        _id = self.__id
        params = {"value": data, "time": _timestamp}
        properties = {
            "id": _id,
            "version": "1.0",
            "sys": {
                "ack": 1
            },
            "params": params,
            "method": "thing.event.%s.post" % event,
        }
        pub_res = self.__server.publish(self.ica_topic_event_post.format(event), ujson.dumps(properties), qos=self.__qos) if self.__server else -1
        return self.__get_post_res(_id) if pub_res is True else False

  • 下行数据回传

    class AliIot:
    ...

    def __subscribe_callback(self, topic, data):
        topic = topic.decode()
        try:
            data = ujson.loads(data)
        except:
            pass
        log.debug("topic: %s, data: %s" % (topic, str(data)))

        if topic.endswith("/post_reply"):
            self.__put_post_res(data["id"], True if int(data["code"]) == 200 else False)
            return
        elif topic.endswith("/thing/ota/firmware/get_reply"):
            self.__put_post_res(data["id"], True if int(data["code"]) == 200 else False)

        if self.__callback and callable(self.__callback):
            # 传入Tracker.server_callback中进行处理
            self.__callback((topic, data))

  • OTA 升级

    class AliIotOTA:
    ...

    def start(self):
        # 开始OTA升级
        if self.__module == self.__project_name:
            self.__start_sota()
        elif self.__module == self.__firmware_name:
            self.__start_fota()
        else:
            return False
        return True

    def __start_fota(self):
        log.debug("__start_fota")
        fota_obj = fota()
        url1 = self.__files[0]["url"]
        url2 = self.__files[1]["url"] if len(self.__files) > 1 else ""
        log.debug("start httpDownload")
        if url2:
            res = fota_obj.httpDownload(url1=url1, url2=url2, callback=self.__fota_callback) if fota_obj else -1
        else:
            res = fota_obj.httpDownload(url1=url1, callback=self.__fota_callback) if fota_obj else -1
        log.debug("httpDownload res: %s" % res)
        if res == 0:
            self.__ota_timer.start(600 * 1000, 0, self.__ota_timer_callback)
            fota_res = self.__fota_queue.get()
            self.__ota_timer.stop()
            return fota_res
        else:
            self.__server.ota_device_progress(-2, "Download File Failed.", module=self.__module)
            return False

UML 类图

项目软件代码中各组件对象之间存在依赖关系与继承关系，我们可以将定位器这个产品作为顶层对象，它由若干个对应的功能所组成，本章节通过 UML 类图将其与所依赖的组件对象建立了关联，具体如下图所示。

solution-tracker-104

事件流程描述

业务流程

solution-tracker-105

业务流程说明：

  1. 设备上电启动；
  2. 网络(APN)配置与(注网拨号)连接，IoT 平台配置与连接，失败重试；
  3. 设备模块启动检测与数据采集；
    • GNSS 定位模块启动，等待定位数据；
    • G-Sensor 三轴加速传感器模块启动与校准检测；
    • LED 指示灯(网络状态/定位状态/充电状态等)启动；
    • 电池电量采集与充电状态检测；
    • 报警检测(超速检测/震动检测/围栏检测/低电检测等)。
  4. IoT 平台连接成功后，检测是否有历史数据需要上报进行上报；
  5. IoT 平台连接成功，上报当前设备信息(定位/告警)；
  6. IoT 平台连接失败则存储当前设备信息(定位/告警)；
  7. 设备无任务，进入低功耗模式，定时唤醒设备进行设备信息检测与上报；
  8. IoT 平台连接成功后，等待 IoT 平台下发指令信息；
  9. 指令信息的解析。
    • 设备控制指令，如修改设备业务参数，控制设备关机重启等；
    • 下发 OTA 升级指令，进行 OTA 升级；
    • 设备信息查询指令，应答设备信息。

系统初始化流程

solution-tracker-106

  1. 基础功能模块初始化，低功耗管理，配置参数，电池，历史文件，定位，传感器；
  2. 初始化 IoT 平台客户端模块，阿里 IoT 或 ThingsBoard 平台或私有服务平台(GT06、JT/T808 等)；
  3. 初始化核心业务模块(Tracker)，将各个功能模块通过 add_module 接口添加到 Tracker 对象中，再将 Tracker.server_callback 注册到 Server 对象中，用于接收服务端下行的消息指令。

沟通无界，服务无限

了解更多关于移远公司、产品和技术支持的信息。

更多详情
