可穿戴解决方案

可穿戴解决方案

可穿戴解决方案基于 QuecPython_EG810M C1-P03开发板实现，具有以下特性：

  • 包括时钟显示、电话拨打与接听现实、心率/温度/血氧测量等界面
  • 使用 LVGL 绘制图形化界面，它是一个轻量级的、开源的嵌入式图形库。
  • 拥有基础的应用框架，用户可基于该框架完善应用程序开发
  • 使用 Python 语言，便于二次开发。
联系我们
  • 开发资源
  • 快速上手
  • 软件设计

开发板资料

模组资料

开发工具

  • QPYcom - QuecPython 调试工具

    • 版本：V3.9.0
    • 下载 QPYcom

  • VSCode - 代码编辑器

固件包

  • 版本：EG810MCNGAR06A01M08_VOEXT_OCPU_QPY_BETA0222.zip
  • 下载固件

实验源码

  • 版本：v1.0.1

  • 从 Github 仓库获取源代码步骤如下：

    git clone https://github.com/QuecPython/solution-wearable
cd solution-wearable
git checkout v1.0.1

  • 压缩包下载

硬件准备

  • Windows 电脑一台，建议 Win10 系统。
  • 一根TypeC数据线
  • 一块QuecPython_EG810X C1-P03开发板

环境搭建

硬件连接

按照下图进行硬件连接：

使用TypeC数据线连接开发板和电脑

设备开发

开机

完成硬件连接的工作后，长按开发板上标识为PWk的按键，直到网络灯net闪烁，或电脑设备管理器的端口列表中出现包含Quectel USB 字样的 COM 口，表示开机成功。

​

烧录固件包

参考此章节，烧录固件包 EG810MCNGAR06A01M08_VOEXT_OCPU_QPY_BETA0222.zip 至开发板。

脚本导入与运行

  1. 参考此章节，将源码目录下 code文件夹中的所有以.py结尾文件导入到模组文件系统，如下图所示：

  2. 参考此章节，执行主程序文件`main_t.py

  3. 参考此章节，停止程序运行

界面展示

穿戴方案提供首页，表盘页， 应用页， 待机页， 拨号页， 心率/血氧/体温检测页。

表盘页面

image-20231124093958921

组成部分：

  1. 通用头部栏：

    • 信号显示。
    • 运营商显示。
    • 电池电量显示。
    • 导航图标显示。

  2. 表盘内容：

    • 时间显示： 时间实时刷新。

    • 时针/分针/秒针： 实时和时间联动。

    • 背景盘当前时间， 时钟显示。

    • 日期显示： 日期实时刷新。

    1. 交互关系
    • 数字表盘左滑进入息屏显示界面， 右滑进入时间表盘界面。
    • 指针表盘左滑进入数字表盘界面， 右滑进入应用列表1页面
    • 设备(30s内无任何操作进入)息屏显示界面， 右滑进入表盘界面

应用列表页面

image-20231124094455949

  1. 心率检测：
    • 点击跳转心率检测页面。
  2. 电话：
    • 点击可进入电话拨打界面。
  3. 微聊：
    • 点击可进入微聊界面进行语音的发送接收。
  4. 倒计时界面：
    • 点击进入倒计时界面。
  5. 交互关系：
    • 应用列表界面右滑进入应用列表2界面。
    • 应用列表2界面左滑可进入应用列表界面， 右滑进入心率检测等界面。

电话界面#

image-20231124095320999

提供了电话的拨打， 去点/来电/通话等模式和显示等。

检测界面image-20231124095012079

检测界面包括了对体温/血氧/心率的检测， 以及检测状态和历史检测的显示等。

软件框架

软件设计图

image-20231124112722602

业务系统启动流程

image-20231124140245780

具体实现

代码目录

穿戴解决方案的代码托管于 github，代码的目录结构如下：

.
|-- EventMesh.py
|-- common.py
|-- constant.py
|-- lcd.py
|-- css.py
|-- ui.py
|-- mgr.py
|-- main_t.py
|-- img
|   |-- point.png
|   |-- gps.png
|   |-- bat4.png
|   |-- ...png
  • EventMesh.py 是一个事件管理器模块，当屏幕控件上的事件被触发时，用户仅需要调用相关接口发送事件即可，EventMesh 会自动进行屏幕内容切换。
  • common.py 主要提供了公共的抽象基类和公共的依赖类， 例如class Abstract他提供了生命周期的抽象等。
  • constant.py主要提供常量的配置。
  • lcd.py主要提供LCD的驱动初始化， TP的驱动初始化， 以及LVGL的初始化， 只有当此文件初始化成功屏幕才会有显示。
  • css.py主要提供了css的功能， 静态的样式， 字体样式等提供给ui文件中的屏幕对象使用。
  • ui.py
    • 提供了屏幕对象的基类 class Screen() ，提供所有屏幕对象都需要的公共方法，如创建屏幕、状态栏信息显示（运营商名称、信号强度、系统时间、电池电量等）。
    • class **Screen 均实现了一个继承于 class Screen() 的类，是对应屏幕需要显示的画面的代码实现。界面代码的主体内容是由 GUI Guider 工具自动生成的，而后进行少许修改，主要是对象初始化方法 __init__() 和控件事件处理回调函数（__xxx_event_cb()）的修改， 或控件的生命周期中修改
  • mgr.py主要提供后台功能， 允许界面在不同的生命周期或事件触发对， 和各个管理器进行交互。
  • main_t.py 是应用入口脚本文件。
    • 调用lcd.py初始化屏幕驱动及显示。
    • 初始化APP， 穿戴的APP。
    • 调用 ui.py 提供的类 class UI() 创建穿戴方案的 GUI 对象，并调用该 GUI 对象的屏幕对象添加器添加需要的屏幕对象， 添加时会执行页面的实例化方法。
    • 调用APP添加管理器， 并执行管理器的实例化方法。
    • 启动APP。
    • 跳转到主界面。

界面切换机制

EventMesh 事件管理框架

上文已经提及，界面切换采用 EventMesh 事件管理框架进行驱动。

  • EventMesh 是一个基于订阅和发布机制的应用框架，用户可以订阅任何感兴趣的主题，该主题即表示一个事件。
  • 在订阅主题的同时，还需要注册一个回调函数，用于处理产生的事件。
  • 用户可在任何产生事件的地方发布该事件，并可以携带消息内容。此时订阅者注册的回调函数会被调用，事件得到处理。

EventMesh 的设计框架如下图所示：


界面切换实现原理


页面的模版和跳转的生命周期示例

# ui.py中
# 如果添加新的界面 class **Screen 必须继承与Screen， lv.obj对象必须提前实现好
class DemoScreen(Screen):
    # NAME必须， 这个是找到对应的界面跳转的唯一通道
    # 例如我们使用 EventMesh.publish("load_screen", {"screen": "demo_screen"})
    # 其中demo_screen就是去找NAME这个字段找到他
    NAME = "demo_screen"
    def __init__(self):
        super().__init__()
        # 这是核心跳转对象
        self.meta = app_list_screen
    	# prop可以获取跳转信息例如， 可以获取跳转来的信息
    	# EventMesh.publish("load_screen", {"screen": "demo_screen", "test": 1})
    	# 则此界面的prop = {"screen"： "demo_screen", "test": 1}
        self.prop = None

    # 用户实现此接口， 会在ui.add_screen(DemoScreen())的时候调用， 只会在添加的时候执行一次
    def post_processor_after_instantiation(self, *args, **kwargs):
        """实例化后调用"""
        pass

    # 每当EventMesh.publish("load_screen", {"screen": "demo_screen"})跳转到此界面
    # 会依次执行
        # post_processor_before_initialization
    	# initialization
    	# post_processor_after_initialization
    # 用户可以在此实现他的功能， 因为每次跳转进来都会执行
    def post_processor_before_initialization(self, *args, **kwargs):
        """初始化之前调用"""
        pass

    def initialization(self, *args, **kwargs):
        """初始化load"""
        pass


    def post_processor_after_initialization(self, *args, **kwargs):
        """初始化之后调用"""
        pass
    # 会在离开此界面的时候执行， 比如说目前在此界面你通过下面
    # EventMesh.publish("load_screen", {"screen": "main_screen"})
    # 跳转到main界面的话， 会先执行此界面的离开方法， 在执行main界面的初始化方法
    def deactivate(self, *args, **kwargs):
        """初始化load"""
        pass
# 注意事项， 如果界面是瓦片界面tileview的界面的话需要额外添加对应关系才能使用
# EventMesh.publish("load_screen", {"screen": "main_screen"})进行跳转
# 详见下列UI的类中的关系
class UI(Abstract):
    def __init__(self):
        self.screens = []
        self.current = None
        # 需要在下面的map中添加瓦片的映射关系， display_screen对应的是0行0列的瓦片
        # 并且跳转是不进行动画的行为的
        # main_screen是1行， 0列的瓦片依次如下
        self.tileview_map = {
            "display_screen": [0, 0, lv.ANIM.OFF],
            "main_screen": [1, 0, lv.ANIM.OFF],
            "watch_face_screen": [2, 0, lv.ANIM.OFF],
            "app_list_1_screen": [3, 0, lv.ANIM.OFF],
            "app_list_2_screen": [4, 0, lv.ANIM.OFF],
            "heart_screen": [5, 0, lv.ANIM.OFF],
            "blood_screen": [6, 0, lv.ANIM.OFF],
            "temp_screen": [7, 0, lv.ANIM.OFF],
        }
    	# 这和上面界面和瓦片的关系相反
    	# 0行0列代表， display_screen
    	# 依次如下
        self.tileview_position_map = {
            (0, 0): "display_screen",
            (1, 0): "main_screen",
            (2, 0): "watch_face_screen",
            (3, 0): "app_list_1_screen",
            (4, 0): "app_list_2_screen",
            (5, 0): "heart_screen",
            (6, 0): "blood_screen",
            (7, 0): "temp_screen",
        }
# 什么是瓦片， 比如说， 以下是静态界面tile1瓦片位置在1行0列位置， 支持右滑左滑的模式
tile1 = tileview.add_tile(1, 0, lv.DIR.RIGHT | lv.DIR.LEFT)
# main_screen放置在tile1的瓦片上， 则屏幕左滑会进入到(0, 0)的瓦片上右滑会进入(2, 0)的瓦片上
main_screen = lv_obj(
    parent=tile1,
    size=(240, 280),
    style=[
        (style_main_screen, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)

从上述代码可以看到，每一个触摸事件的回调函数的实现方式都是类似的。

以应用列表控件的触摸为例，代码如下：

class AppList1Screen(Screen):
    NAME = "app_list_1_screen"

    def __init__(self):
        super().__init__()
        self.meta = app_list_screen
        self.container = app_list_cont
        self.profile = [
            ["U:/media/app_heart.png", {"screen": "blood_screen"}],
            ["U:/media/app_phone.png", {"screen": "dail_screen"}],
            ["U:/media/app_chat.png", None],
            ["U:/media/app_time.png", None]
        ]
        self.btn_list = []
        self.bottom = None
        self.bottom_profile = [
            ["U:/media/wpoint.png"],
            ["U:/media/bpoint.png"],
            ["U:/media/bpoint.png"],
            ["U:/media/bpoint.png"]
        ]
        self.bottom_btn_list = []

    def btn_click(self, event, i):
        screen_info = self.profile[i][1]
        if screen_info:
            # 在找到对应的点击事件， 跳转页面
            EventMesh.publish("load_screen", screen_info)

    def post_processor_after_instantiation(self):
        # 会在add_screen的时候调用进行实例化
        for i, btn_profile in enumerate(self.profile):
            btn = lv_img(
                parent=self.container,
                size=(110, 110),
                src=btn_profile[0],
                flag=lv.obj.FLAG.CLICKABLE,
                style=[
                    (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
                    (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
                    (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
                    (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
                    (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
                ]
            )
            # 给每个按键添加了， 点击事件
            btn.add_event_cb(lambda event, cur=i: self.btn_click(event, cur), lv.EVENT.CLICKED, None)
            self.btn_list.append(btn)
        self.bottom = lv_obj(
            parent=app_list_screen,
            pos=(88, 254),
            size=(56, 8),
            flex_flow=lv.FLEX_FLOW.ROW,
            flex_align=(lv.FLEX_ALIGN.SPACE_AROUND, lv.FLEX_ALIGN.START, lv.FLEX_ALIGN.START),
            style=[
                (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
                (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
                (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
                (style_pad_default, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
                (style_app_list, lv.PART.MAIN | lv.STATE.DEFAULT),
            ]
        )
        for btn_profile in self.bottom_profile:
            btn = lv_img(
                parent=self.bottom,
                size=(8, 8),
                src=btn_profile[0],
                style=[
                    (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
                    (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
                    (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
                    (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
                    (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
                ]
            )
            self.bottom_btn_list.append(btn)

该段代码的核心语句是 EventMesh.publish("load_screen", screen_info) ，该语句发送一个名为 "load_screen" 的事件，意为加载新的屏幕界面；携带的消息为 screen_info， screen_info就是{"screen": "blood_screen"}要跳转的界面，即屏幕界面的名称，表示加载的是血氧显示界面。

UI 启动

"load_screen" 事件在 Agri_ui.py 脚本文件的 class AgriUi(object) 类的 start() 方法中被订阅。

代码如下：

class UI(Abstract):

    def __init__(self):
    	...

    def lv_load(self, event, msg):
        for screen in self.screens:
            if screen.NAME == msg["screen"]:
                scr = screen
                if self.current != scr:
                    if self.current:
                        self.current.deactivate()
                        scr.last_screen_info = {"screen": self.current.NAME}
                    scr.set_prop(msg)
                    scr.post_processor_before_initialization()
                    scr.initialization()
                    scr.post_processor_after_initialization()
                    self.current = scr
                    if msg["screen"] in self.tileview_map:
                        lv.scr_load(tileview_screen)
                        tileview.set_tile_id(*self.tileview_map[msg['screen']])
                    else:
                        lv.scr_load(self.current.meta)

    def post_processor_after_instantiation(self):
        EventMesh.subscribe("load_screen", self.lv_load)
        EventMesh.subscribe("load_tileview", self.lv_tileview)

    def add_screen(self, screen):
        screen.post_processor_after_instantiation()
        self.screens.append(screen)

    def start(self):
        self.post_processor_after_instantiation()

上述代码中的 start() 方法用于启动穿戴方案的图形化界面，其工作流程如下：

  • 调用 add_screen 方法创建每个屏幕界面的元数据。

  • 调用 EventMesh.subscribe() 方法订阅名为 "load_screen" 的事件，当该事件产生时，调用 lv_load() 方法处理该事件。

    lv_load() 方法根据发布事件时携带的消息，即屏幕界面的名称，去匹配相应的界面对象，调用 lvgl 的 lv.scr_load() 方法加载出新的界面。

    细心的读者会发现，每一个屏幕界面脚本文件中实现的类中，其类下面 中，都会有类似 NAME = "main_screen" 的语句。该语句便记录了屏幕界面的名称。

  • EventMesh.publish("load_screen", {"screen": "main_screen"}) 语句用来触发第一个界面显示，即主界面。

至此，穿戴方案的图形化界面启动完毕，后续界面的切换由用户触摸控制。

图形化界面设计

上文提到，QuecPython 使用 NXP 公司的 GUI Guider 作为图形化界面设计工具，该工具不仅能够进行界面布局设计，还能自动生成 QuecPython 代码。点此查看 GUI Guider 工具的使用教程。

下文以穿戴方案的应用为例，来介绍图形化界面的设计过程。

布局和背景设置

创建一个手表方案，选择一个适合的布局摸板和背景设计。 该阶段将从空白布局开始设计，即选择空白摸板，设置分辨率为 240*280。

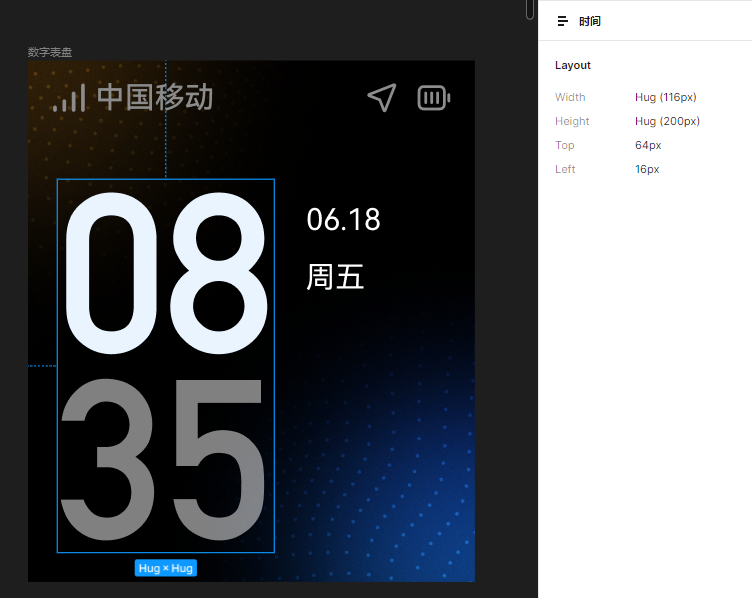

界面绘制

该部分主要绘制表盘主页， 和讲解页面布局以及如何快速使用代码实现。

  1. 顶部栏

  • 组件： obj， img， label。
  • 运营商和信号(盒子1)： 是一个obj， 里面又一个img显示信号， label显示运营商， 布局中他是靠左对齐的， 兵器img和label之间有个4px的间隔。
    • obj尺寸大小是具体的长度 * 20px。
    • img尺寸是 20px * 20px。
  • 导航和电池电量(盒子2)： 是一个obj， 里面又一个导航的img和电池电量的img， 中间是有个8px的间隔， 尺寸在。
    • obj大小需要 48px * 20px。
    • img尺寸是 20px * 20px。
  • 整个顶部布局为：
    • flex布局， 默认主轴水平方向。
    • 尺寸为240px * 34px。
    • 布局容器为主轴左右对齐space-between。
    • 子属性全使用flex-end对齐方式， 代表靠纵轴方向底部对齐。
    • 布局padding为，离上0px， 右12px， 下4px， 左12px。

代码实现：

# 所有的， style均来自于css.py
# 创建一个主页面
main_screen = lv_obj(
    size=(240, 280),
    style=[
        (style_main_screen, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 设置头部栏
main_top = lv_obj(
    parent=main_screen,
    # 大小是240px * 34px
    size=(240, 34),
    # flex_flow 为flex， row水平布局
    flex_flow=lv.FLEX_FLOW.ROW,
    # 主轴是space_between， 其他轴底部对齐
    flex_align=(lv.FLEX_ALIGN.SPACE_BETWEEN, lv.FLEX_ALIGN.END, lv.FLEX_ALIGN.END),
    style=[
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_header, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        # padding我们采用了style设置
        (style_bar_top_main, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 盒子1
main_top_cont_1 = lv_obj(
    # 盒子一是在头部栏里面的， 设置父节点是main_top
    parent=main_top,
    # 大小是88 * 20px
    size=(88, 20),
    flex_flow=lv.FLEX_FLOW.ROW,
    flex_align=(lv.FLEX_ALIGN.SPACE_BETWEEN, lv.FLEX_ALIGN.END, lv.FLEX_ALIGN.END),
    style=[
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        # 这里设置了main_top_cont_1中设置了gap间距为4
        (style_main_top_cont_1, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 信号图片父节点是盒子1
main_top_cont_1_img_signal = lv_img(
    parent=main_top_cont_1,
    size=(20, 20),
    src="U:/media/s4.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 运营商父节点是盒子1
main_top_cont_1_label_operator = lv_label(
    parent=main_top_cont_1,
    size=(64, 19),
    text="中国移动",
    style=[
        (style_font_16, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_font_grey, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 盒子2
main_top_cont_2 = lv_obj(
    parent=main_top,
    size=(48, 20),
    flex_flow=lv.FLEX_FLOW.ROW,
    flex_align=(lv.FLEX_ALIGN.SPACE_BETWEEN, lv.FLEX_ALIGN.END, lv.FLEX_ALIGN.END),
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 导航图片父节点是盒子2
main_top_cont_2_img_gps = lv_img(
    parent=main_top_cont_2,
    size=(20, 20),
    src="U:/media/point.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 电池电量图片父节点是盒子2
main_top_cont_2_img_bat = lv_img(
    parent=main_top_cont_2,
    size=(20, 20),
    src="U:/media/bat4.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
  1. 时间栏

  • 时间栏
    • 大小是116px * 200px。
    • 定位如下：
      • top： 64px
      • left： 16px
  • 时针栏(盒子1)
    • 尺寸为118px * 200px。
    • 有两张图片组成。
      • 每张图片尺寸是58 * 100px。
    • 布局为flex布局， 横轴方向。
  • 分针栏(盒子2)
    • 有两张图片组成。
    • 尺寸是58 * 100px。
    • 有两张图片组成。
      • 每张图片尺寸是58 * 100px。
    • 布局为flex布局， 横轴方向。
  • 定位为
    • flex布局， 纵轴方向分布。
# ... main_screen
# 创建时间盒子
main_content_cont_1 = lv_obj(
    parent=main_screen,
    size=(116, 200),
    # 定位为左19， 右64， 基于父界面
    pos=(19, 64),
    # 纵轴方向flex布局
    flex_flow=lv.FLEX_FLOW.COLUMN,
    flex_align=(lv.FLEX_ALIGN.SPACE_BETWEEN, lv.FLEX_ALIGN.END, lv.FLEX_ALIGN.END),
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT)
    ]
)
# 创建盒子1
main_content_cont_1_hour = lv_obj(
    parent=main_content_cont_1,
    size=(116, 100),
    # 水平布局
    flex_flow=lv.FLEX_FLOW.ROW,
    flex_align=(lv.FLEX_ALIGN.SPACE_BETWEEN, lv.FLEX_ALIGN.END, lv.FLEX_ALIGN.END),
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 盒子1中时钟图片1
main_content_cont_1_hour_0 = lv_img(
    parent=main_content_cont_1_hour,
    size=(58, 100),
    src="U:/media/h0.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 盒子1中时钟图片2
main_content_cont_1_hour_1 = lv_img(
    parent=main_content_cont_1_hour,
    size=(58, 100),
    src="U:/media/h8.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 创建盒子2由于父节点盒子是flex纵节点布局， 可以分布到盒子适当位置
main_content_cont_1_m = lv_obj(
    parent=main_content_cont_1,
    size=(116, 100),
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_flex_raw_between, lv.PART.MAIN | lv.STATE.DEFAULT)
    ]
)
# 盒子2创建分钟图片0
main_content_cont_1_m_0 = lv_img(
    parent=main_content_cont_1_m,
    size=(58, 100),
    src="U:/media/m0.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)
# 盒子2创建分钟图片1
main_content_cont_1_m_1 = lv_img(
    parent=main_content_cont_1_m,
    size=(58, 100),
    src="U:/media/m8.png",
    style=[
        (style_cont, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.DEFAULT),
        (style_list_scrollbar, lv.PART.SCROLLBAR | lv.STATE.SCROLLED),
        (style_gap_default, lv.PART.MAIN | lv.STATE.DEFAULT),
        (style_pad_default, lv.PART.MAIN | lv.STATE.DEFAULT),
    ]
)

在 GUI Guider 中放置这些元素时，要确保每个组件都根据网格或灵活布局系统放置，以适应不同的屏幕尺寸和分辨率。界面设计应简洁，保持足够的空白避免拥挤，使用的颜色方案应使得重要信息突出但又不刺眼，交互元素应提供即时反馈，例如悬浮或点击时改变外观。此外，应在不同设备上测试设计，以确保其可用性和性能。

如果系统将在各种光照条件下使用，比如直射阳光下，应能调整对比度和亮度以增强可见性。最后，界面设计应直观，使新用户无需广泛培训即可导航，反映出良好的用户体验（UX）设计原则。

GUI工具生成的代码， 本身不具备很好的伸缩性和维护性，建议生成后的代码使用上述的方式封装改写， 简介明了可维护性更高， 更好形成可维护性。

沟通无界，服务无限

了解更多关于移远公司、产品和技术支持的信息。

更多详情
