Quectel Pi M1 是移远通信推出的基于高通SM6115 平台的智能主控板，拥有 Kryo™八核64 位处理器（4 × A73 @ 2.0 GHz + 4 × A53 @ 1.8 GHz）和高通 Adreno™ 610 GPU，拥有4 GB LPDDR4X + 64 GB eMMC 存储，采用USB Type-C 电源接口，支持 LTE Cat 4、Wi-Fi 2.4 & 5 G、IEEE 802.11a/ b/ g/ n/ac 和蓝牙5.0，支持显示（LCM 或 HDMI），性能强大，多媒体功能丰富，能够满足客户在工业和消费类应用中对高速率、多媒体功能以及算力的需求。
主要优势
- ARM 八核64 位处理器：满足大多数算法原型验证、推理应用开发的需求。
- AdrenoTM 610 图形处理单元：性能与能效兼顾，针对嵌入式设备及物联网优化。
- 接口丰富：USB、HDMI、ADC、音频、以太网、摄像头、天线等。
- 无线连接：Wi-Fi 2.4 & 5 G，802.11a/ b/ g/ n/ ac，提供更高效的无线连接体验。
- 多操作系统：Linux/ Android/ Ubuntu。
- 宽温工作：适应0 ℃ ~ +70 ℃ 环境，增强户外与工业场景适用性。
- 多元化应用场景：边缘计算、机器人、工控、多媒体终端、数字广告牌、智能安全以及工业级PDA 等。
{{item.title}}
{{item.title}}
开箱准备
本章以 Quectel Pi M1开发套件为基础，讲解如何快速入门Quectel Pi M1单板电脑。

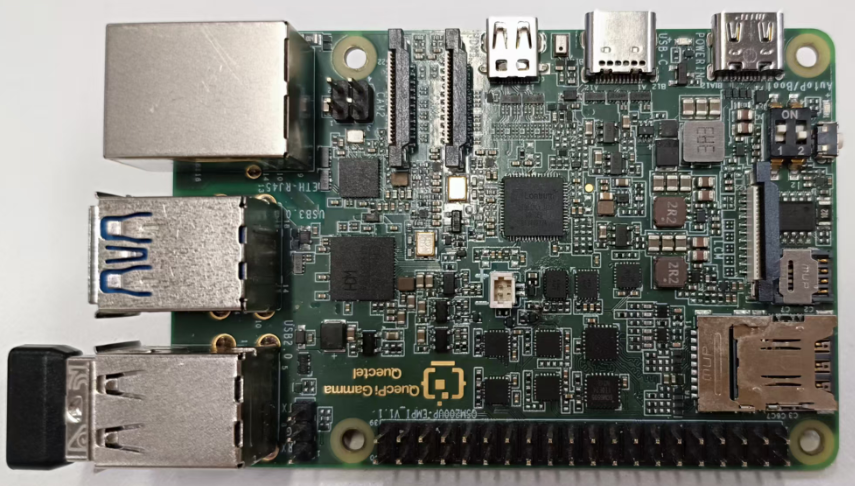

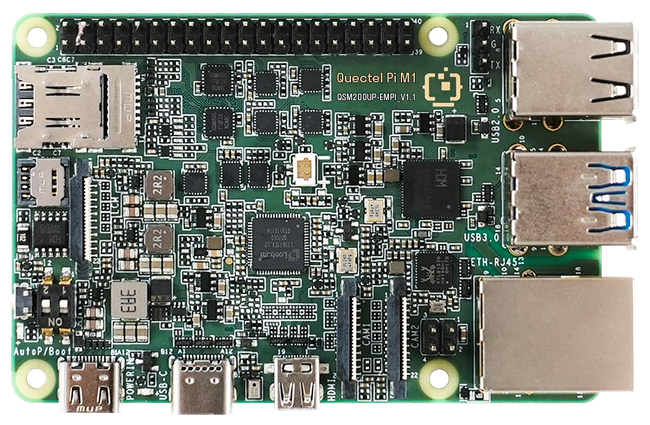

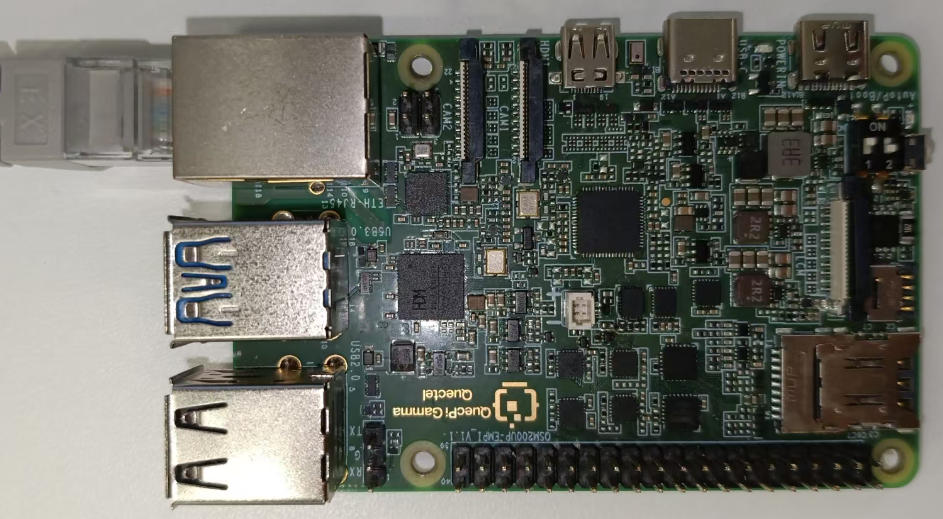

产品实物
产品俯视图和底视图
所需配件
• 全套 Quectel Pi M1开发套件（按“套件清单”核对无缺失）。
• 支持 5V/5A 电源适配器。
• 支持 LCM 或 HDMI 的显示器（分辨率建议 1080P ）。
• USB 键盘+鼠标（有线/无线均可，需接入单板电脑的 USB 口）。
• 可联网的路由器（用于单板电脑联网调试）。
注意事项
• 硬件使用规范（避免损坏）
° 请使用套件自带的 USB-A 电源线（5A），禁止使用低于 3A 电流的电源（如手机充电器），否则可能导致单板供电不足、频繁死机；若需外接大功率模块（如电机），需单独为模块供电，禁止通过单板 USB 口或 GPIO 口取电（避免过载烧板）。
° 插拔配件（如摄像头排线、网线）时必须先断开单板电源，带电插拔可能烧毁接口芯片；USB-C 接口仅用于固件烧录和主模式通信，不可给单板电脑供电。
° 工作温度： -20 ~ +70 °C，禁止在高温（如阳光直射）、潮湿（湿度＞80%）或多尘环境中使用；操作前先触摸金属物体释放静电，避免用手直接接触单板上的芯片引脚。
• 系统与软件注意事项
° 仅支持官方提供的系统镜像，禁止刷入其他单板（如树莓派）的镜像，否则会出现驱动不兼容、无法启动等问题；
° 安装软件时优先使用 apt 命令从官方源下载，避免安装未知来源的 软件包，防止系统中毒或崩溃。
硬件连接
⚠️ 警告:连接过程中请先断开所有电源，避免带电插拔接口导致硬件损坏！
显示连接

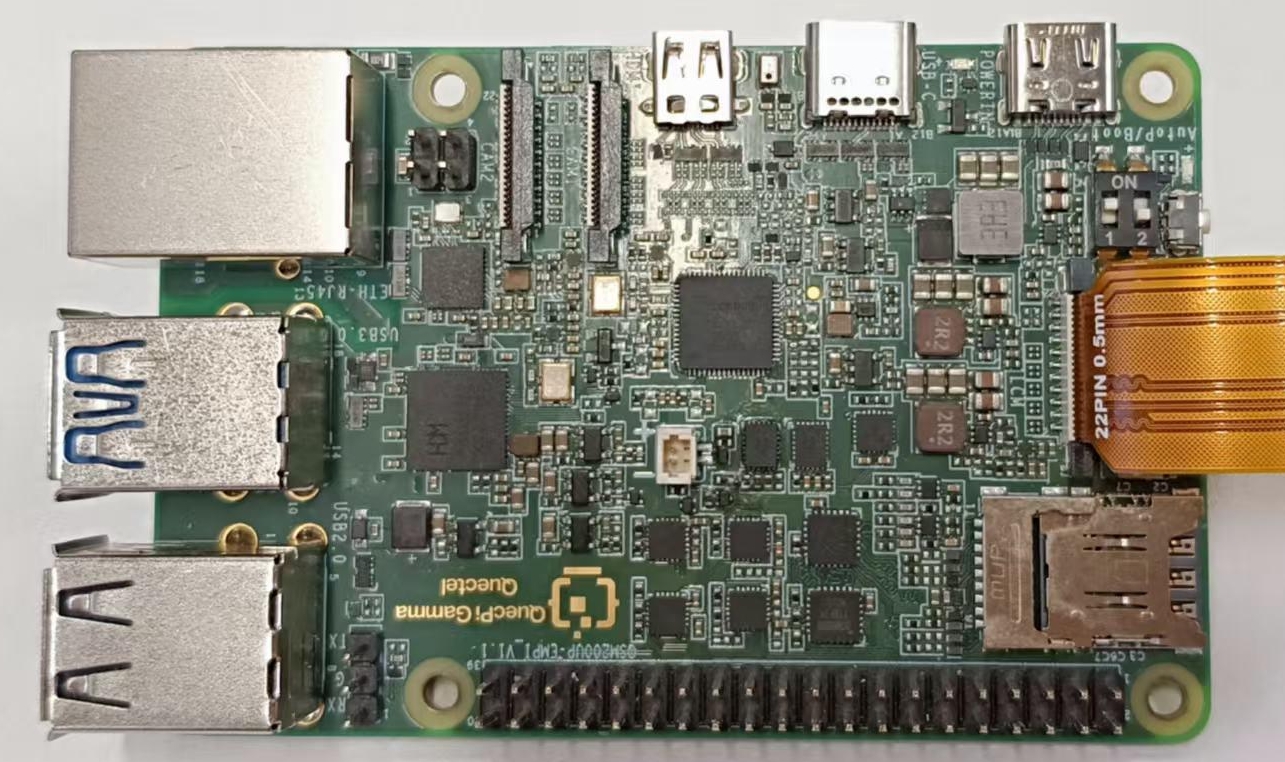

• 方案1（高清）：将 FPC 排线一端接入单板电脑的 MIPI 接口，另一端接入显示器的 MIPI 接口。

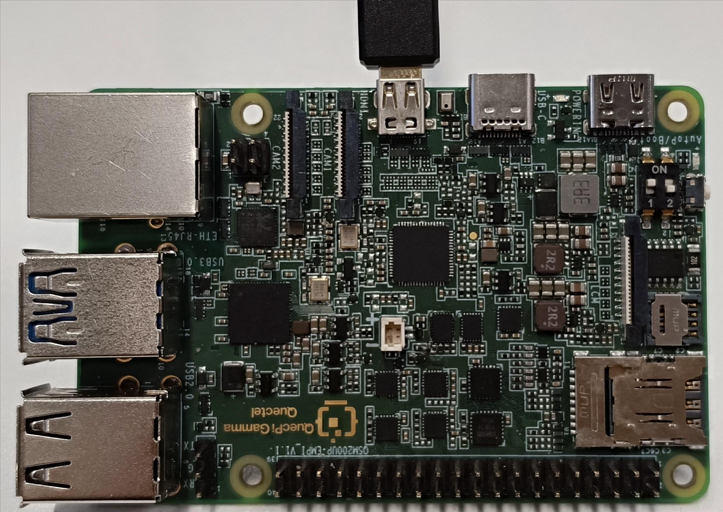

• 方案2（兼容）：将 HDMI 线一端接入单板电脑的 HDMI 接口，另一端接入显示器的 HDMI 接口。
外设连接
将 USB 键盘、鼠标接入单板电脑的两个 USB-A 接口上；若用无线键鼠，将接收器插入 USB 口即可。
网络连接
用网线连接单板电脑网口和路由器的 LAN 口即可。

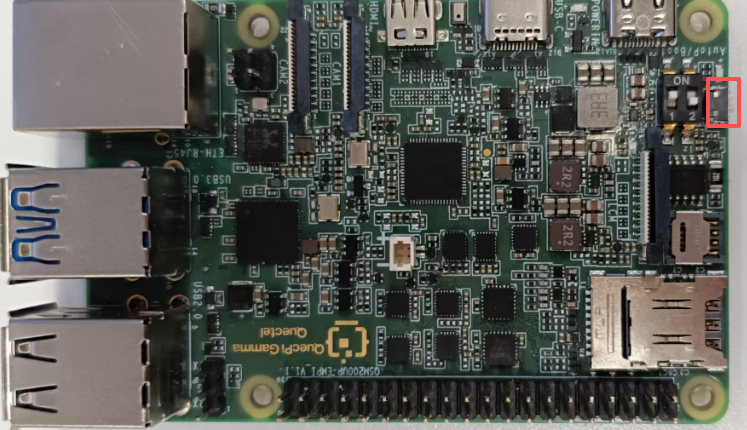

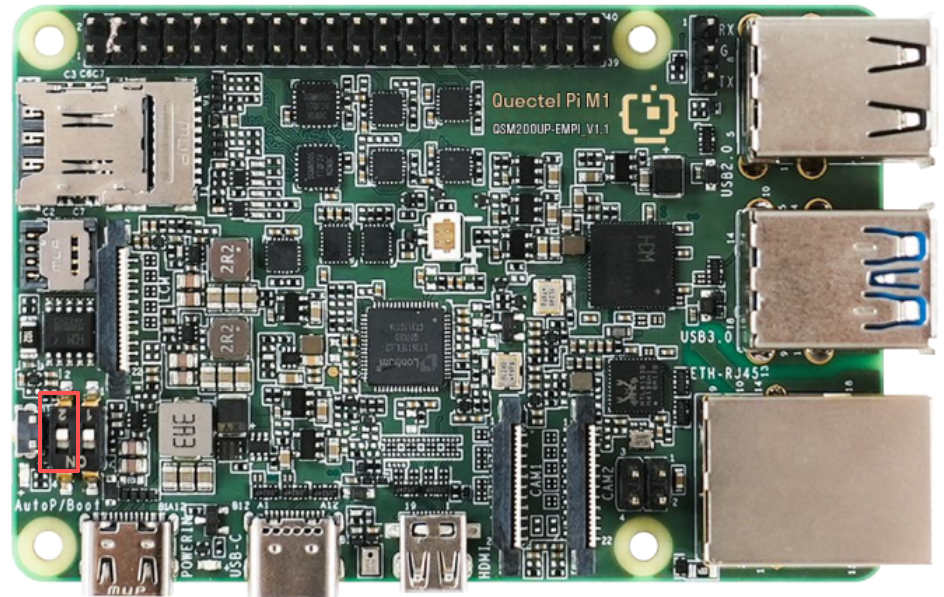

AutoP拨码开关
将 AutoP 拨码开关拨到 ON 侧，开启上电自启动功能。

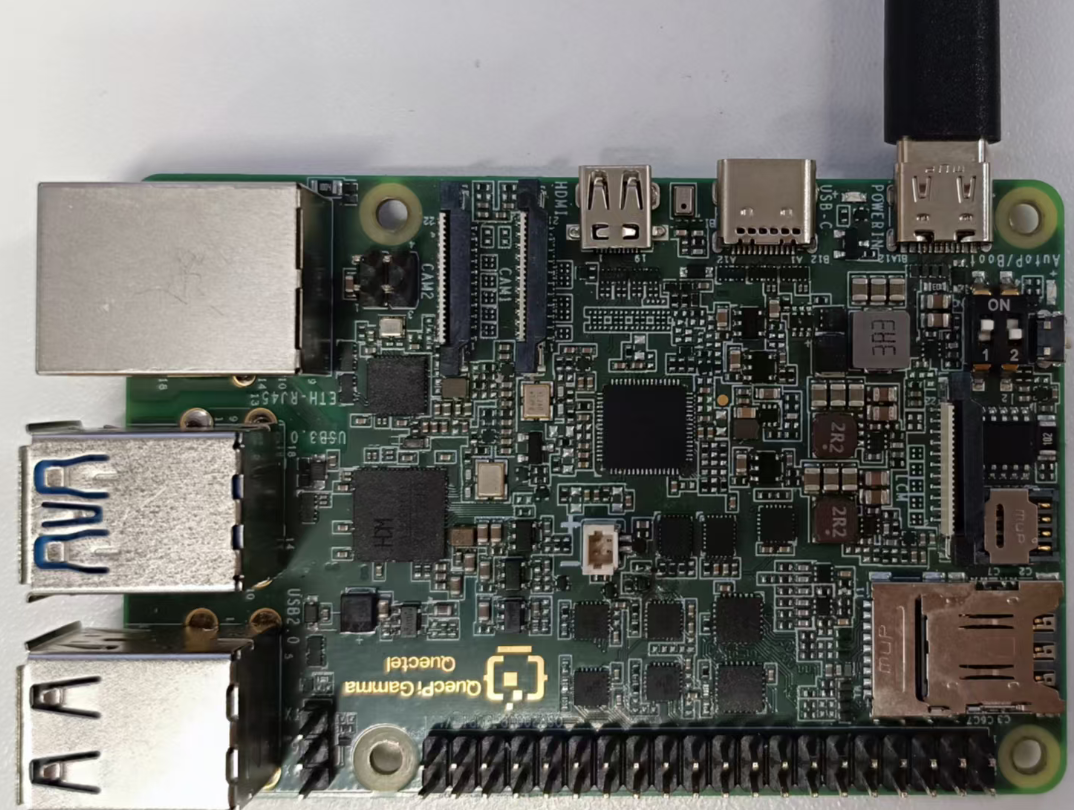

供电连接

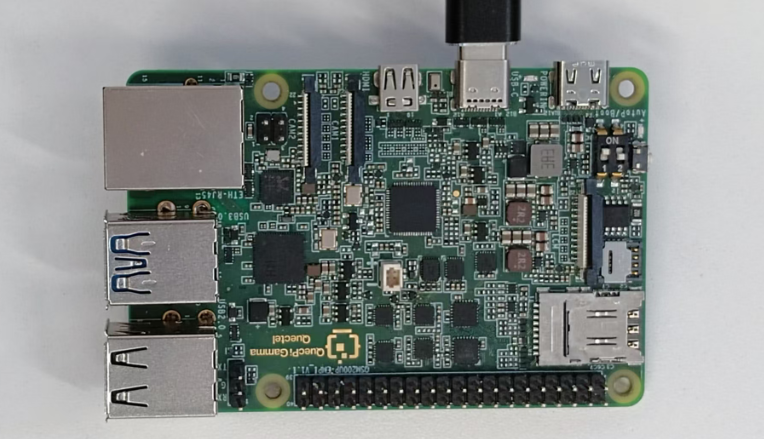

最后将 USB-A 电源线的 USB-A 端接入电源适配器，USB-C 端接入单板电脑的电源口（通常标注 POWER IN ）。
系统启动
启动系统
⚠️ 若前面硬件连接时，没有将标有 AUTO_P 丝印的拨码开关打开，则需要先长按单板电脑右侧的 PWRKEY 按钮，再接通电源，直到系统启动。
• 打开显示器电源，确认显示器输入源已切换到对应的接口（如 USB-C 或 HDMI）。
• 接通单板电源（插好电源线），此时单板电脑的电源灯（通常为红色）会常亮，系统灯（通常为绿色）会闪烁，表明系统正在启动。
• 等待约 1 分钟，显示器将显示系统桌面。
系统登陆

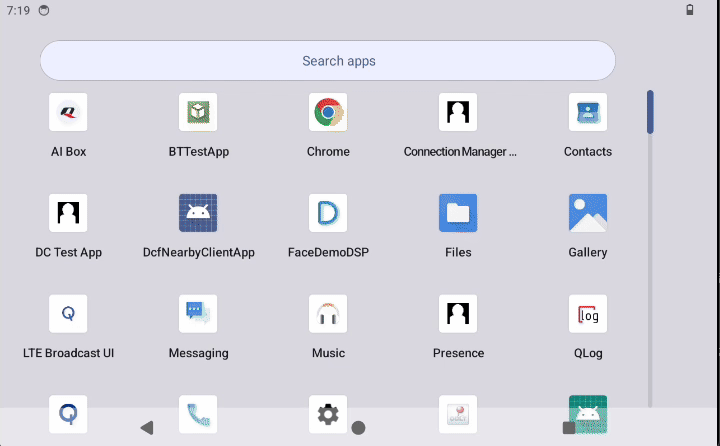

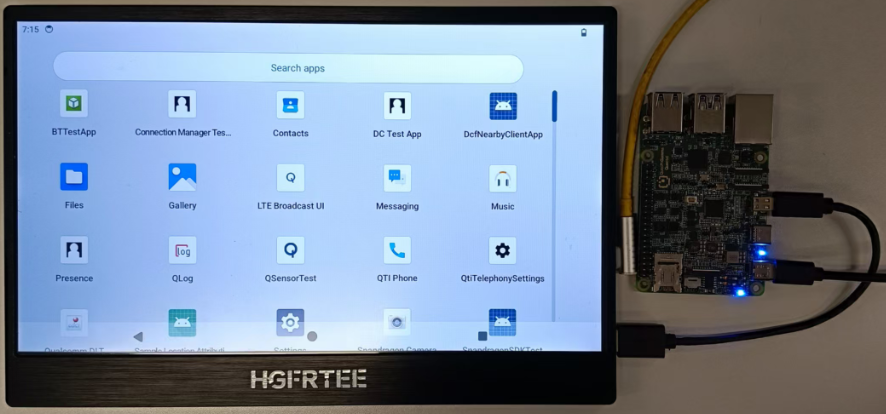

系统桌面
基础配置
功能验证
启动完成后，快速验证核心配件是否正常工作：
• 显示验证：确认显示器能清晰显示桌面，拖动窗口无卡顿、无花屏；
• 网络验证：打开浏览器，输入任意网址（如 www.baidu.com/www.google.com），或在终端输入ping 8.8.8.8（测试通外网），若有数据包返回则网络正常；
• USB外设验证：用键盘输入字符、鼠标拖动窗口，确认键鼠响应正常，或者插入U盘看系统文件管理器是否出现U盘存储设备。
区域设置
• 系统语言：依次点击 设置（settings） > 系统（System） > 语言（Languages） > 系统语言（System Languages） > + 添加语言 （+ Add a Language）
然后选择语言， 再将所选语言拖动到最顶部。

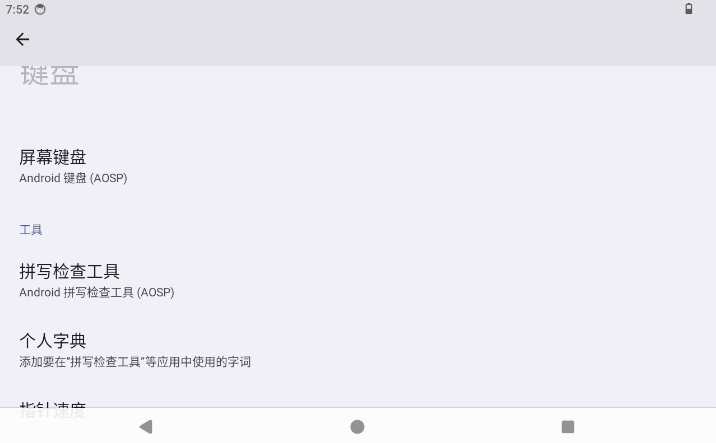

• 输入法及键盘：使用系统默认配置即可
设置（Settings） > 系统（System） > 键盘（Keyboard）
网络设置

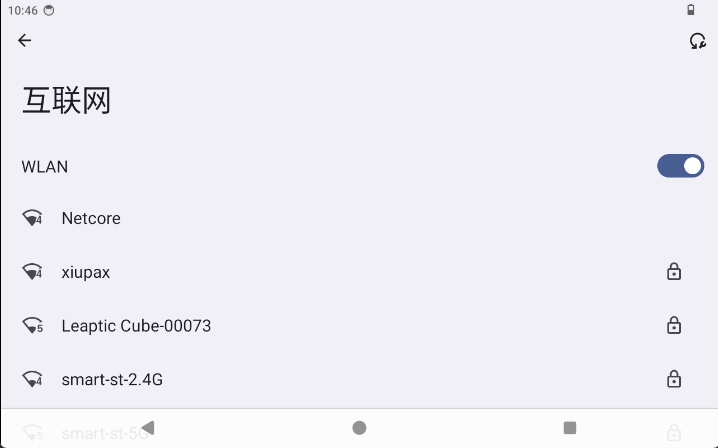

• WI-FI 连接
设置（Settings） > 网络和互联网（Network & internet）> 互联网（Internet） > WLAN (Wi-Fi)

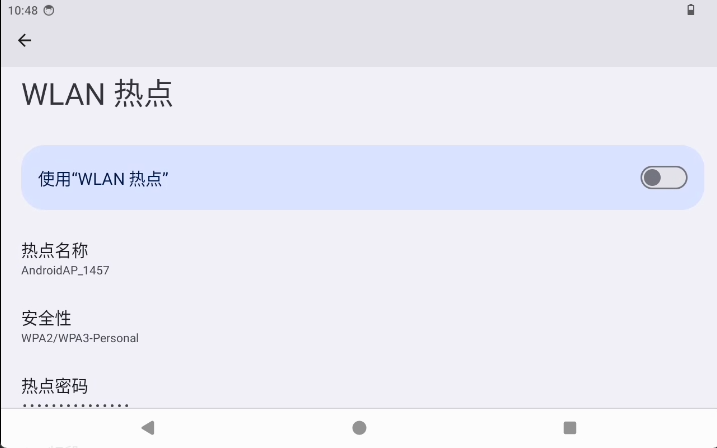

• 网络共享
设置（Settings） > 网络和互联网（Network & internet） > 热点和网络共享（HotSpot & tethering） > WLAN 热点(Wi-Fi Hotspot)
ADB
硬件连接
准备一根 USB 转 Type-C 连接线，将 Type-C 端接入单板电脑的 USB-C 接口，另一端接入主机电脑。
工具和驱动安装
• 安装 ADB 驱动
° 电脑下载 platform-tools 工具，并解压。

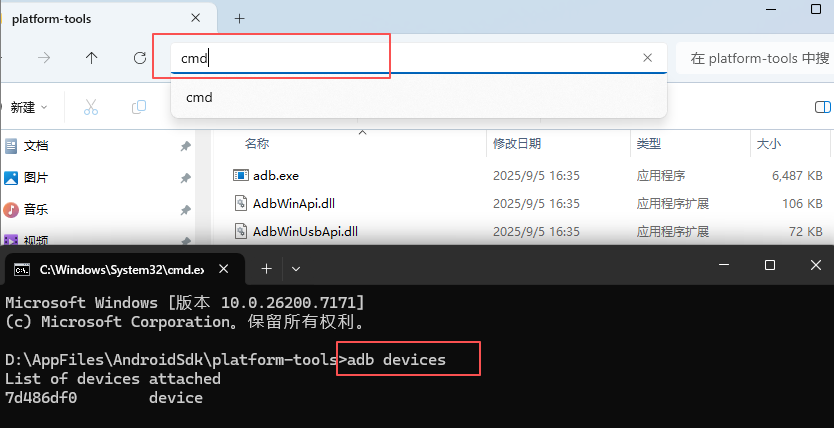

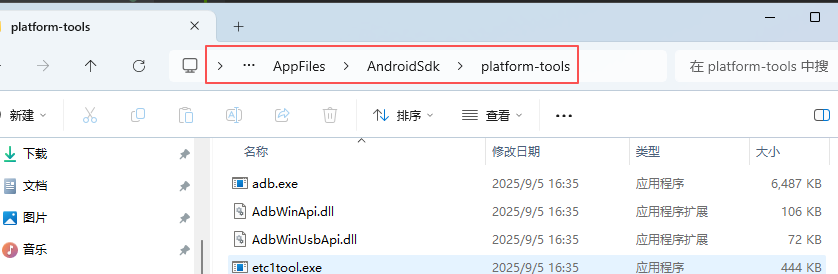

° 打开 platform-tools 工具所在文件夹，在顶部路径框中输入 cmd ，回车打开 adb 终端。
如果使用的是Android系统（默认adb不开启）， 初次使用adb会找不到设备， 需要开启ADB调试

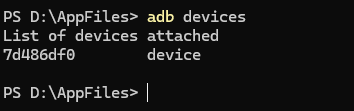

° 查看连接的设备
° 传输文件
从设备下载文件
开启ADB调试
操作步骤：依次点击操作 设置（Settings） > 关于手机（About phone） > build 号（Build number）。 然后 连续点击 build 号（Build number） 7 次，会出现提示： 您现在处于开发者模式。
然后返回， 依次点击 系统（System） > 开发者选项（Developer options） > 启用 USB 调试（USB debugging）。
开启成功：
用途
Android Debug Bridge（ADB，安卓调试桥）是 Android SDK 提供的一套命令行工具，用于在电脑与安卓设备（真机 / 模拟器）之间建立通信，实现设备调试、管理、开发测试等核心能力。
串口控制台

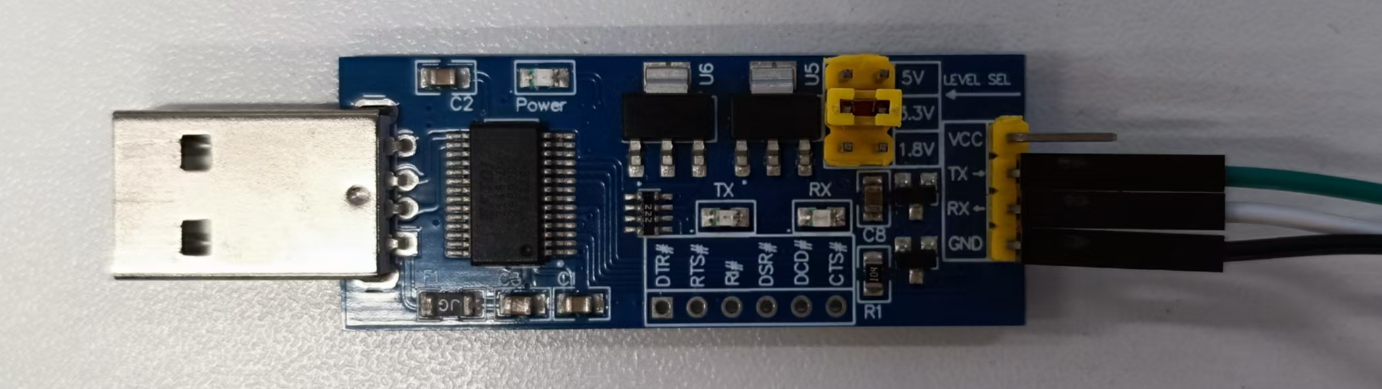

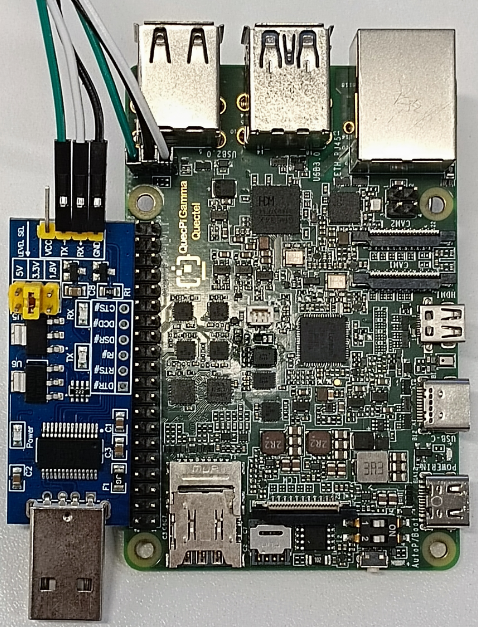

硬件连接
⚠️使用 USB 串口数据线和单板电脑进行串口登录时，请确保引脚连接正确，接错引脚可能会导致主板硬件损坏。

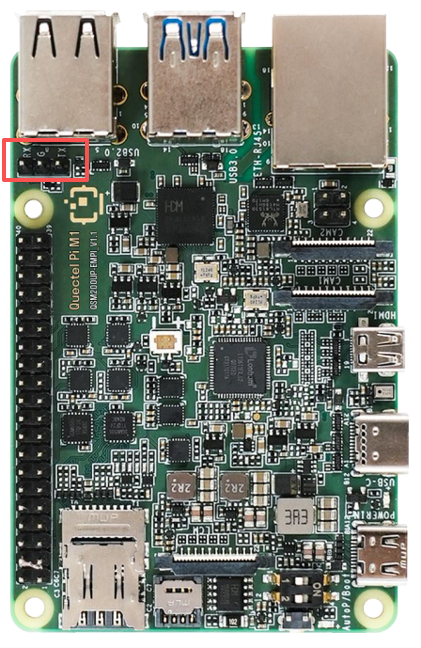

• 连接方式
° 单板电脑 的 GND 引脚连接 USB 串口数据线的 GND 引脚
° 单板电脑 的 TXD 引脚连接 USB 串口数据线的 RXD 引脚
° 单板电脑 的 RXD 引脚连接 USB 串口数据线的 TXD 引脚
串口登录
前提：系统必须要先安装CH340驱动，要不然无法识别串口。
推荐使用 PuTTY 软件进行串口连接。

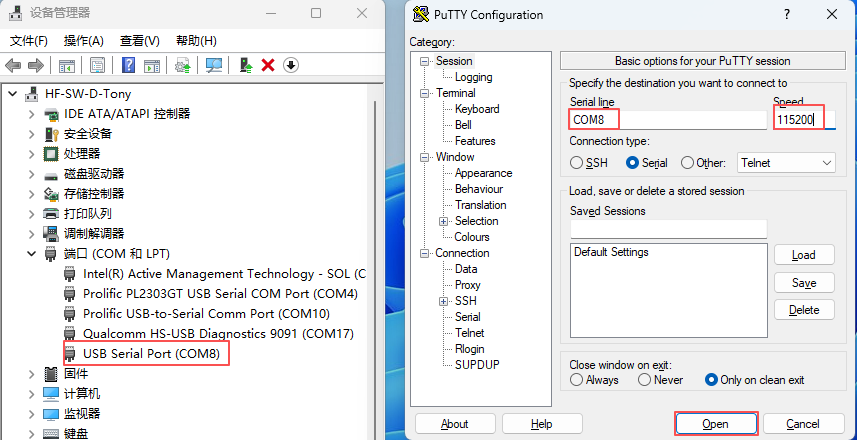

1. 打开设备管理器查看串口。
2. 双击打开PuTTY，配置 USB 串口并设置波特率为 115200，然后点击 open

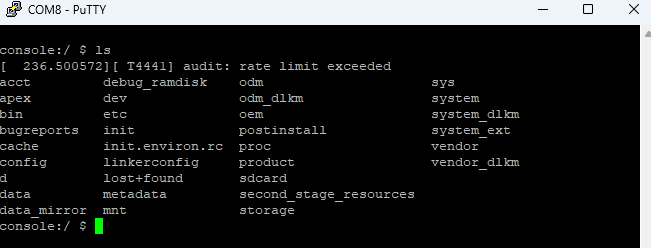

3.在终端界面回车， 输入指令测试，成功后，即可通过串口查看日志及运行命令进行调试。
用途
串口控制台主要用于通过串口连接查看系统日志、运行命令进行调试，以及在图形界面不可用时作为系统访问的备用方式。它是嵌入式系统开发和维护的重要工具，特别适用于底层调试和故障排查。
