趣味进阶体验：让【C4-PO1开发板】成为智能药盒！
本文将聚焦 C4-PO1 开发板 与 EC200UCN-AD 模组 的组合应用，整合前文所学的 MG90S 舵机驱动、RTC 实时时钟模块、Audio 音乐播放等核心知识点，打造一款功能完备的智能药盒综合项目。通过这一实战案例，助力初学者快速掌握基于 QuecPython 的硬件外设开发逻辑，轻松上手多模块协同的嵌入式应用设计。
- 项目介绍
本项目基于移远 实现智能药盒方案，是面向物联网创客的入门级实操案例，核心及技术细节已托管至 GitHub，可直接获取调试。
功能展示

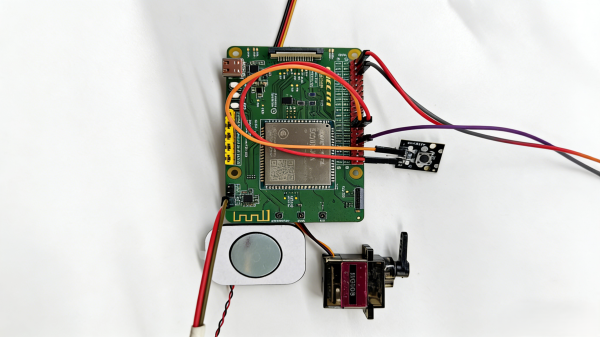

基于EC200UCN-AD 模组完成硬件适配与程序烧录后，可实现开发板成为智能药盒，支持开关药盒、定时提醒、DIY语音等核心操作，在低功耗、小体积的物联网硬件环境下实现，无需复杂的外围设备，极简硬件搭配即可完成功能落地。
硬件说明

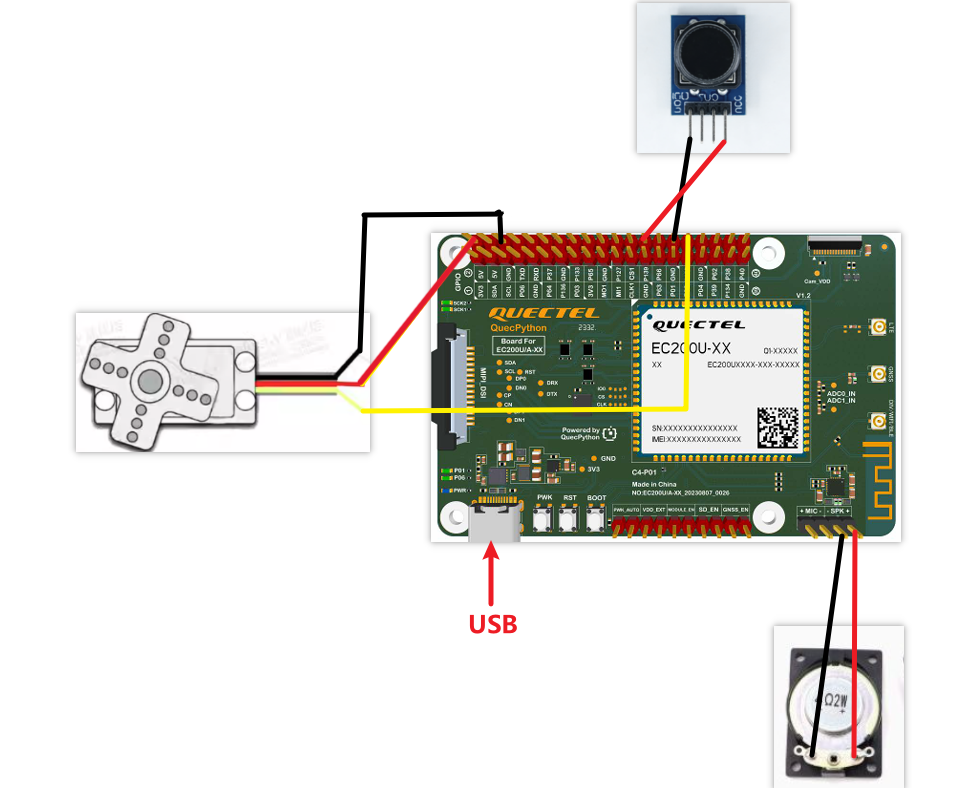

接线方式：
按照以下表格一一对应连接。
| 硬件 | 开发板 |

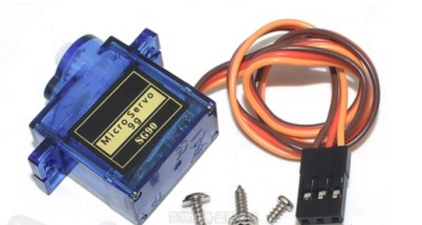

| 地线(SG90) | GND |
| 电源线(SG90) | VCC(5V) |
| 控制信号线(SG90) | PWM0(P20) |

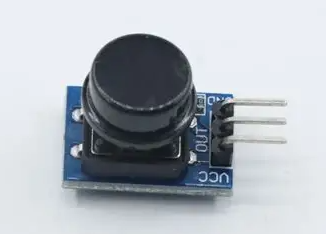

| 控制信号线(KEY) | GPIO20(P139) |
| 地线(KEY) | GND |
| 喇叭负极 | SPK- |
| 喇叭正极 | SPK+ |
| USB | 连接开发板与主机 |
环境说明
| 需求 | 作用 | 获取途径 |
| USB驱动 | 电脑识别设备端口 | 资源下载 | QuecDevZone |
| VScode | 编写代码 | VSCode |
| QPYCom | 烧录工具 | QPYcom |
| 固件包 | 功能模块资源 | 资源下载 | QuecDevZone |
操作步骤
- 完成硬件连接的工作后，电脑设备管理器的端口列表中出现包含
Quectel USB字样的 COM 口，表示开机成功
- 参考此章节，烧录对应型号固件包至开发板

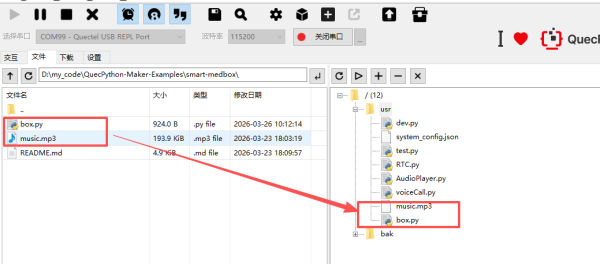

- 进入github仓库下载对应的脚本，通过快速启动教程将脚本下载到模组中；
-
参考此章节，执行主程序文件 box.py。
-
参考此章节，停止程序运行。

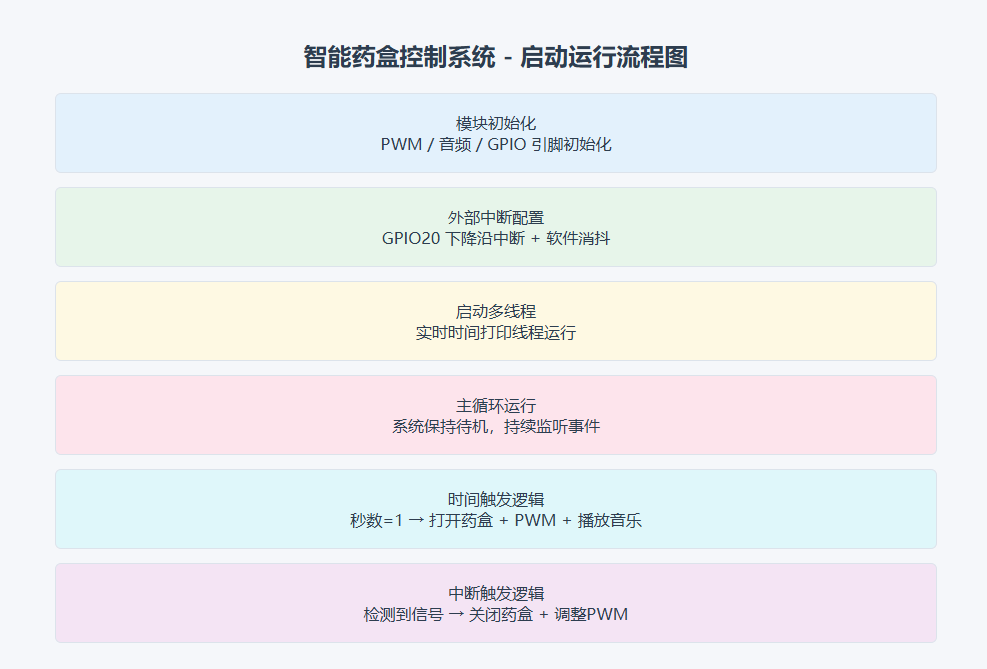

软件说明
- 定时自动开盒提醒服药
- 播放提示音
- 支持外部中断手动关闭药盒
核心代码
调整舵机旋转角度：
pwm.open(100.0,data)
时间获取：
tupe_t=utime.localtime()
语音播报：
aud.play(2, 1, 'U:/music.mp3')
外部中断：
ext_int=ExtInt(ExtInt.GPIO20, ExtInt.IRQ_FALLING, ExtInt.PULL_PU, func,filter_time=50)
项目趣味 & 核心特点
-
入门零门槛，创客友好基于移远 C4-PO1 开发板 + EC200UCN-AD 通信模组打造，无需深厚嵌入式底层基础，极简硬件搭配 + 清晰脚本逻辑，物联网新手也能快速完成智能药盒从搭建到运行的全流程，轻松入门物联网硬件开发。
-
通信模组跨界创新应用打破 EC200U 模组传统物联网通信的使用场景，将4G 通信模组 + PWM 舵机驱动 + 语音播报 + 外部中断结合，实现 “通信硬件 + 智能控制” 的跨界玩法，让通信模组不只做联网，更能直接控制真实物理设备。
-
硬件极简，成本极低仅需 C4-PO1 开发板、MG90S 舵机、喇叭、按键四类核心配件，无需舵机驱动板、无需复杂外围电路，利用模组自带 PWM、GPIO 接口即可完成开关药盒、语音提醒、手动中断等全部功能，硬件搭建快、稳定性高。
-
功能实用，贴近生活场景以智能药盒为落地场景，实现定时自动开盒、语音提醒服药、按键手动关盒三大实用功能，低功耗、小体积，可直接做成成品使用，兼具学习价值与生活实用性。
- 拓展性极强，玩法可无限升级
基础版支持定时提醒与手动关盒，可在此基础上快速拓展：物联网远程开关药盒、定时策略自定义、多段语音提醒、短信 / 网络指令控制、服药记录上报等进阶功能，满足创客深度开发需求。
资源直达
仓库内还有更多优质创客案例，欢迎前往 GitHub 获取完整代码。如果喜欢本项目，不妨顺手点个 Star 支持一下～
点击直达仓库：QuecPython-Maker-Examples
