EC800X QuecDuino
EC800X QuecDuino 开发板是一款面向 QuecPython 研发场景的高集成开发平台，搭载 EC800 系列模组，适合快速验证 4G 物联网方案。
开发板具备 Type-C 供电与调试接口、40Pin 扩展接口、丰富的 GPIO 与通信资源，能够便捷接入传感器、显示屏、串口设备和各类外围模块。
它支持 EC800M / EC800G / EC800E / EG800K 等多种主模组组合，适用于工业控制、边缘网关、数据采集、智能表计、资产跟踪等多种场景。
整体设计强调开发便捷、扩展灵活、原型快速验证，非常适合产品开发和教学实验使用。
| Type-C USB 供电 & 调试 | 40Pin 扩展接口丰富 | 30 GPIO 通用 I/O 资源 | 多平台 Python/UniRTOS |
- 开发板介绍
- 硬件规格
为什么选择 EC800X QuecDuino 开发板
高兼容性、强扩展性、适用于快速原型和量产前验证
|
📦 高兼容性支持 EC800M、EC800G、EC800E、EG800K 等多类主模组。 |
🔌 Type-C 接口可直接进行供电、调试与串口通信，开发和集成更便捷。 |
📡 丰富外设支持多路 UART、I2C、SPI、ADC、PWM 和 GPIO 扩展。 |
🌱 快速验证适合教学、概念验证、功能原型和生产前调试。 |
典型应用场景
适用于多种 4G 物联网和边缘设备场景
|
1 智能表计用于远程抄表、数据采集、低功耗量测与联网控制。 4G 抄表 采集 |
2 工业网关适用于串口透传、网关接入、远程设备监控与控制。 DTU UART 网关 |
3 资产追踪适合设备定位、状态上报和远程管理等需求。 定位 NB-IoT 追踪 |
|
4 智能门锁用于门禁控制、状态同步和远程运维场景。 门锁 远程 控制 |
5 共享设备适用于共享充电、设备接入和远程管理终端。 共享 监控 远程 |
6 教育科研适合作为 4G 物联网教学和概念验证平台使用。 Python 教学 原型 |
QuecPython 开发资源
围绕示例代码、教程文档与资料下载，集中覆盖 QuecPython 开发所需内容
|
💻 案例仓库查看 QuecPython 官方示例、组件代码和典型应用参考。 |
🎓 开发教程从开发板上电到脚本调试，快速掌握EC800X QuecDuino EVB |
🔧 QuecPython 文档中心查阅 API、开发指南、解决方案与更多官方技术文档。 |
UniRTOS 开发资源
围绕示例代码、教程文档与资料下载，集中覆盖 UniRTOS 开发所需内容
|
💻 案例仓库查看 UniRTOS 官方示例、组件代码和典型应用参考。 |
🎓 开发教程从开发板入门到脚本下载，快速掌握 UniRTOS 开发流程。 |
🔧 UniRTOS 文档中心查阅 API、开发指南、解决方案与更多官方技术文档。 |
基本概述
EC800X QuecDuino EVB 搭载移远 EC800 系列模组。支持模组型号为：
EC800M 系列、EC800K 系列、EG800K 系列、EC800E 系列等。

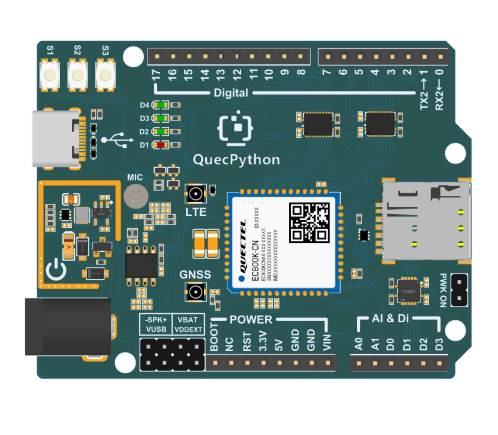

渲染图
开发板的主要组件、接口布局见下图
开发板资源
开发板接口
接口定义
| 排针 | 引脚 | 描述 | 功能 |
|---|---|---|---|
| BOOT | - | 模组 USB_BOOT 引脚 | 根据不同型号模组进行上下拉进入强制下载模式 |
| NC | - | 悬空 | - |
| RST | - | 模组 RESET 引脚 | 拉低复位 |
| 3.3V | - | 电源输出 | 3.3V/200mA |
| 5V | - | 电源输入/输出 | 5V/2A （V1.1 版本悬空不可用） |
| GND | - | 地 | - |
| GND | - | 地 | - |
| 5V | - | 电源输入/输出 | 5V/2A （V1.1 版本悬空不可用） |
| A0 | - | 模组 ADC0 输入引脚 | 0-1.2V |
| A1 | - | 模组 ADC1 输入引脚 | 0-1.2V |
| D0 | 19 | I/O | 3.3V |
| D1 | 20 | I/O | 3.3V |
| D2 | 21 | I/O | 3.3V |
| D3 | 25 | I/O | 3.3V |
| 0 | - | 主串口接收 | 3.3V |
| 1 | - | 主串口发送 | 3.3V |
| 2 | - | 辅助串口接收 | 3.3V |
| 3 | - | 辅助串口接收 | 3.3V |
| 4 | 23 | I/O | 3.3V |
| 5 | 22 | I/O | 3.3V |
| 6 | 28 | I/O | 3.3V |
| 7 | 29 | I/O | 3.3V |
| 8 | 58 | I/O | 3.3V |
| 9 | 80 | I/O | 3.3V |
| 10 | 31 | I/O | 3.3V |
| 11 | 32 | I/O | 3.3V |
| 12 | 33 | I/O | 3.3V |
| 13 | 30 | I/O | 3.3V |
| 14 | - | 地 | - |
| 15 | - | NC | 悬空 |
| 16 | 66 | I/O | 3.3V |
| 17 | 67 | I/O | 3.3V |
开发板主要管脚布局见下图
适合快速开发和样机验证的硬件参数概览
主要参数
项目参数主模组EC800 系列模组支持型号EC800M / EC800G / EC800E / EG800K扩展接口40-Pin 排针，可扩展大量外设GPIO支持多个 3.3V 通用 GPIO通信接口UART / I2C / SPI / ADC / PWM供电方式USB Type-C 供电 / 外部电源供电应用定位适合物联网终端、边缘网关、传感器接入和快速开发验证
资源与接口
| 项目 | 说明 |
| USB 接口 | 用于供电、串口通信和模块调试 |
| SIM 卡座 | 支持插入 SIM 卡接入移动网络 |
| 天线接口 | 支持 LTE 天线和扩展接口接入 |
| 状态指示 | 包含电源、网络状态及调试相关指示灯 |
